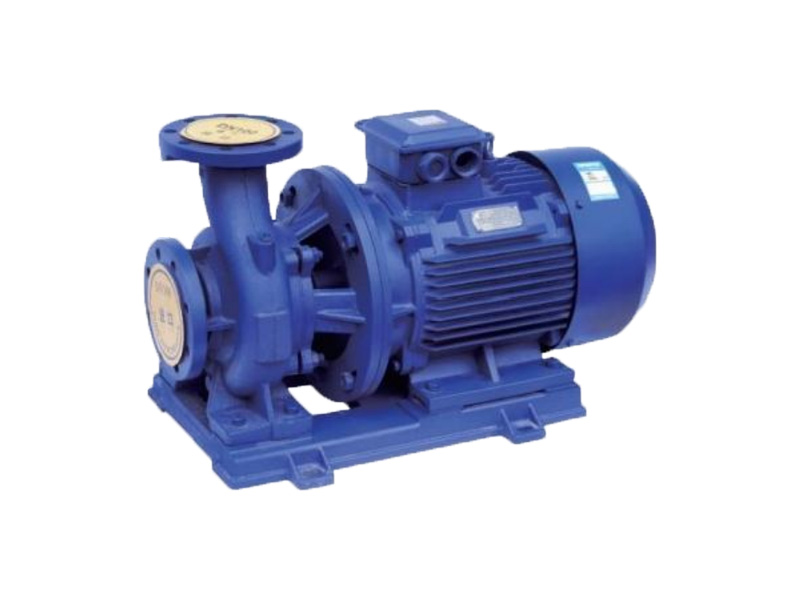

A bomba centrífuga de sucção horizontal de estágio único ISW é um projeto de estágio único e sucção única para transferência eficiente de fluidos em tubulações, HVAC e sistemas de abastecimento de água.
Item nº :
ISWPedido (MOQ) :
1Cor :
CustomziedPacote :
CustomziedMaterial :
Cast iron/Stainless steelTemperatura de trabalho :
≤40℃Bomba centrífuga horizontal de sucção final de estágio único
Com base nos parâmetros de desempenho das bombas centrífugas do tipo IS e IR, a Shengshi Datang desenvolveu as bombas centrífugas horizontais das séries ISW, ISWR, ISWH, ISWY, ISWHY, ISWD, ISWRD, ISWHD, ISWYD e ISWHYD, em conformidade com a norma ISO 2858. Esta série adota modelos hidráulicos domésticos avançados e designs otimizados, tornando-se uma nova geração ideal de bombas centrífugas horizontais de alta eficiência e economia de energia.
Condições de operação
A pressão máxima de trabalho do sistema de bombeamento é de 1,6 MPa, o que significa que a soma da pressão de sucção e da altura manométrica da bomba deve ser inferior a 1,6 MPa. (Se a pressão do sistema exceder 1,6 MPa, especifique durante o pedido para que seja possível usar aço fundido nos componentes de passagem e conexão da bomba.) A bomba foi projetada para lidar com água limpa ou outros líquidos com propriedades físicas e químicas semelhantes. (Se o fluido contiver partículas finas, especifique durante o pedido para equipar vedações mecânicas resistentes ao desgaste.) A temperatura ambiente não deve exceder 40 °C, a altitude não deve exceder 1.000 m e a umidade relativa não deve exceder 95%.
Características do produto
1. Estrutura compacta:
Esta bomba centrífuga horizontal de sucção axial de estágio único apresenta um design integrado de bomba e motor, oferecendo uma aparência atraente e um tamanho aproximadamente 30% menor do que as bombas horizontais convencionais. Equipada com um motor externo com classificação IP54, pode ser instalada diretamente ao ar livre, sem necessidade de casa de bombas.
2. Operação suave e silenciosa:
A alta concentricidade garante um desempenho estável. O acoplamento direto do motor à bomba minimiza a vibração e o ruído, enquanto o impulsor balanceado dinamicamente prolonga a vida útil do rolamento e melhora o ambiente operacional.
3. Selo mecânico premium:
Selos mecânicos de liga dura aumentam a resistência ao desgaste, garantem uma operação sem vazamentos e prolongam a vida útil.
4. Projeto Hidráulico Avançado:
O design inovador do impulsor proporciona alta eficiência e desempenho superior.
5. Detalhes estruturais exclusivos:
Um orifício de drenagem na base da bomba e torneiras de pressão nos flanges de entrada e saída facilitam a manutenção e o monitoramento.
6. Configuração amigável para tubos:
Com uma entrada horizontal e uma saída vertical, o layout e a instalação da tubulação são simplificados.
Principais aplicações
1. Bomba de água limpa horizontal ISW:
Projetado para transportar água limpa e outros líquidos com propriedades físicas/químicas semelhantes. Adequado para abastecimento/drenagem de água industrial/urbana, pressurização de edifícios altos, irrigação de jardins, reforço de combate a incêndios, transporte de longa distância, circulação de HVAC, circulação de água quente/fria em banheiros e combinação de equipamentos. Temperatura de operação: T ≤ 80 °C.
2. Bomba de água quente horizontal ISWR/ISWRD:
Amplamente utilizado para circulação e pressurização de água quente em caldeiras (indústrias de energia, metalurgia, química, têxtil, papeleira, hotéis, banhos, etc.) e sistemas de aquecimento urbano. Temperatura de operação: T ≤ 120 °C.
3. Bomba química horizontal ISWH:
Transfere líquidos não sólidos, corrosivos e com viscosidade semelhante à da água. Ideal para as indústrias de petróleo, química, metalurgia, energia, papel, alimentos/farmacêutica e fibras sintéticas. Temperatura de operação: -20°C ~ +120°C.
4. Bomba de óleo de oleoduto horizontal ISWB:
Transporta gasolina, querosene, diesel e outros líquidos inflamáveis/explosivos. Temperatura de operação: +20°C ~ +120°C.

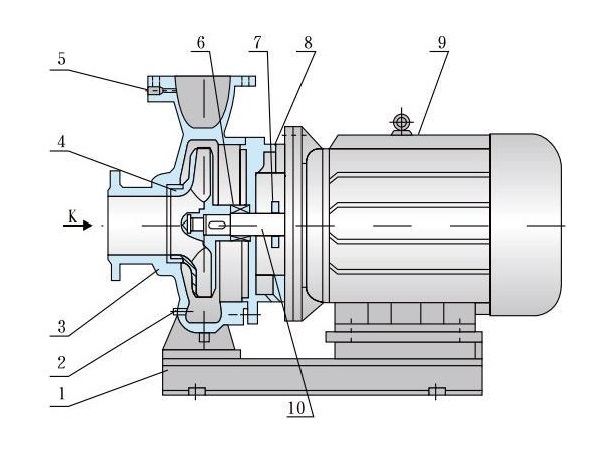

Diagrama Estrutural
1 | Base |
2 | Furo de drenagem |
3 | Corpo da bomba |
4 | Impulsor |
5 | Torneira de pressão |
6 | Selo mecânico |
7 | Anel de retenção de água |
8 | Tampa final |
9 | Motor |
10 | Haste |
Veja o diagrama:
A unidade é composta por três partes: bomba, motor e base. A estrutura da bomba compreende o corpo da bomba, o impulsor, a tampa da bomba, o selo mecânico e outros componentes. Trata-se de uma bomba centrífuga horizontal de estágio único e sucção única, com o corpo da bomba e a tampa divididos na parte traseira do impulsor (design com metade traseira).
A maioria das bombas possui anéis de vedação nos lados dianteiro e traseiro do impulsor, juntamente com furos de equilíbrio na tampa traseira para neutralizar o impulso axial no rotor.
uma.Projeto de fluxo: entrada horizontal axial, saída vertical ascendente.
b.Configuração do eixo: A bomba e o motor são coaxiais. A extensão do eixo do motor utiliza rolamentos de esferas de contato angular duplo para equilibrar parcialmente a força axial residual.
c.Instalação: Acoplamento direto, sem necessidade de alinhamento; base compartilhada com isoladores de vibração do tipo IG para redução de vibração.
