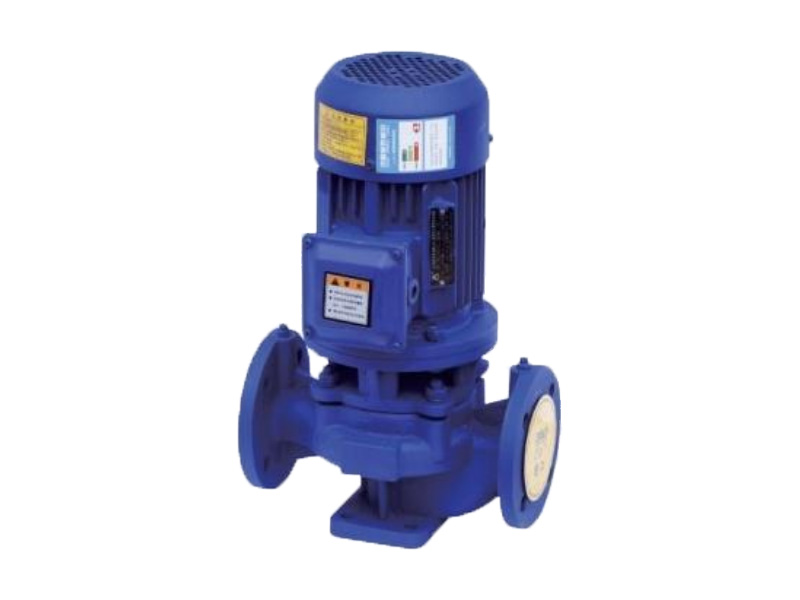

A bomba centrífuga vertical em linha de sucção única ISG é uma bomba compacta e de estágio único, com baixo consumo de energia, projetada para sistemas de HVAC, abastecimento de água e industriais, oferecendo operação silenciosa, fácil instalação e desempenho confiável.
Item nº :
ISGPedido (MOQ) :
1Cor :
CustomziedPacote :
CustomziedMaterial :
Cast iron/Stainless steelTemperatura de trabalho :
＜40℃Bomba centrífuga vertical em linha de sucção única
As bombas centrífugas verticais em linha de sucção simples ISG foram desenvolvidas pela equipe técnica da Shengshi Datang em colaboração com especialistas nacionais em bombas, adotando modelos hidráulicos avançados. Com base nos parâmetros de desempenho das bombas centrífugas do tipo IS, a série ISG foi cientificamente otimizada a partir das bombas verticais convencionais. Para atender aos requisitos de diferentes temperaturas e fluidos, a série foi expandida para diversos modelos especializados, incluindo bombas de água quente, bombas de alta temperatura, bombas químicas resistentes à corrosão e bombas de óleo. Esta linha de produtos oferece alta eficiência, economia de energia, baixo ruído e desempenho confiável.
Condições de operação
As bombas centrífugas verticais em linha de sucção simples ISG são projetadas para operar nas seguintes condições: a pressão de sucção deve ser inferior a 1,0 MPa e a pressão máxima de trabalho do sistema não deve exceder 1,6 MPa (calculada como a pressão de entrada da bomba mais a altura manométrica). A pressão de teste hidrostático da bomba é de 2,5 MPa. Os clientes devem especificar a pressão de trabalho do sistema ao fazer o pedido. Se a pressão do sistema exceder 1,6 MPa, isso deve ser claramente indicado para que o fabricante possa utilizar materiais de aço fundido nos componentes de passagem de fluxo e nas peças de conexão da bomba, garantindo durabilidade sob pressões mais altas. As bombas são adequadas para ambientes onde a temperatura ambiente não exceda 40 °C e a umidade relativa permaneça abaixo de 95%. Em relação ao meio transportado, o teor de partículas sólidas não deve exceder 0,1% em volume, com tamanhos de partículas maiores que 0,2 mm. Se o meio contiver partículas finas, os clientes devem informar o fabricante no momento do pedido para que selos mecânicos resistentes ao desgaste possam ser fornecidos para aumentar a vida útil da bomba nessas condições.
Vantagens do produto
1. A bomba centrífuga em linha de sucção única ISG apresenta um design vertical em linha com diâmetros de entrada e saída na mesma linha central, permitindo fácil instalação diretamente em tubulações. Sua estrutura compacta e compacta reduz os custos de construção e, com uma capa protetora, é adequada para uso externo.
2. O impulsor é montado no eixo estendido do motor, garantindo um comprimento axial curto e um design compacto. Os arranjos otimizados dos rolamentos equilibram as cargas radiais e axiais, resultando em operação suave, baixa vibração e ruído mínimo.
3. A bomba centrífuga vertical em linha de sucção única ISG usa sistemas avançados de vedação mecânica com anéis de vedação de liga de titânio importados, vedações mecânicas resistentes a temperaturas médias e materiais de liga dura, proporcionando resistência superior ao desgaste e maior vida útil.
4. A instalação e a manutenção são extremamente convenientes, pois não há necessidade de desmontar o sistema de tubulação. A simples remoção da porca da base de acoplamento da bomba permite a fácil extração de todo o conjunto do rotor.
5. A bomba centrífuga vertical em linha de sucção única ISG pode operar em configurações de série ou paralelas para atender a diferentes requisitos de vazão e altura manométrica.
6. Suporta instalação vertical e horizontal para acomodar diferentes necessidades de layout de tubulação.
Aplicação do produto
A bomba centrífuga vertical em linha de sucção simples ISG é utilizada para o transporte de água limpa e outros líquidos com propriedades físicas semelhantes às da água limpa. É adequada para abastecimento e drenagem de água industrial e urbana, fornecimento de água pressurizada em edifícios altos, irrigação por aspersão de jardins, pressurização de proteção contra incêndio, fornecimento de água a longa distância, aquecimento, pressurização de circulação de água fria e quente em banheiros e outros ambientes, bem como para a combinação de equipamentos, etc. A temperatura de operação T é inferior a 80 °C.

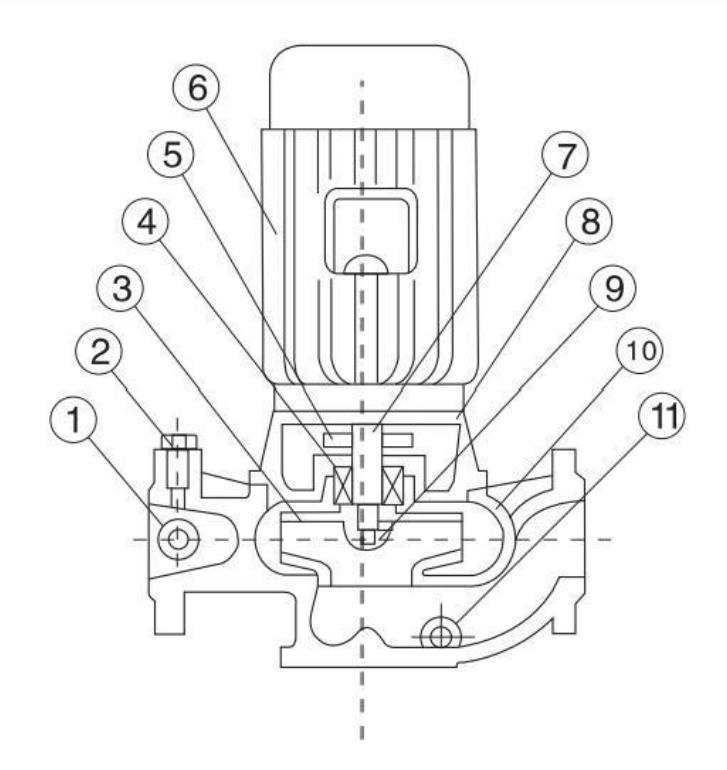

Diagrama Estrutural
| 1 | Plugue de pressão | 7 | Haste |
| 2 | Válvula de ventilação | 8 | Base Combinada |
| 3 | Impulsor | 9 | Porca do impulsor |
| 4 | Selo mecânico | 10 | Corpo da bomba |
| 5 | Defletor de ar | 11 | Válvula de drenagem |
| 6 | Motor |
Descrição estrutural do tipo ISG:
