As bombas de processo químico da série TZA/E são projetadas e produzidas de acordo com as especificações API610 e VDMA24297. O corpo da bomba TZA é apoiado por pés e o corpo da bomba TZE é o suporte central. Rotor radial de sucção única, sucção axial e descarga radial.
Item nº :
TZA/EBomba centrífuga de processo químico para a indústria petroquímica
A bomba centrífuga de processo químico da série TZA/E para a indústria petroquímica foi projetada para transferência confiável de fluidos em condições exigentes. Com materiais resistentes à corrosão, alta eficiência e operação estável, garante o manuseio seguro de ácidos, solventes e fluidos de alta temperatura. Ideal para refinarias, plantas químicas e aplicações de processamento industrial.
Vantagens do produto
1. Esta série de bombas de processo químico adota tubulações padrão e é projetada de acordo com as especificações da API.
2. O corpo da bomba e a estrutura do mancal são conectados por uma seção de conexão intermediária1.
3. Podem ser adotados selos de embalagem, selos mecânicos de face simples e dupla e selos mecânicos de face simples de cartucho.
Aplicação do produto
Este tipo de bomba é adequado para refinarias de petróleo, indústria petroquímica, engenharia de processamento de carvão, engenharia de baixa temperatura, indústria de papel, indústria açucareira, usinas de abastecimento de água, usinas de dessalinização de água do mar, usinas de energia, engenharia de proteção ambiental e indústria naval. Visto da extremidade do motor, o sentido de rotação da bomba é horário.
Lista de materiais
| Não. | Papel | Não. | Papel | Não. | Papel |
| 102,00 | corpo da bomba | 330,00 | suporte de rolamento | 320,00 | rolamento |
| 922,00 | porca de impulso | 433,00 | selo | 921,00 | porca redonda |
| 512,00 | choma do corpo da bomba | 471,00 | glândula | 211,00 | eixo da bomba |
| 230,01 | choma da porca do impulsor | 524,00 | manga do eixo | 183,00 | barra de suporte |
| 230,00 | impulsor | 507.01 | placa sem poeira | 644,00 | atirador de óleo |
| 161,01 | choma da tampa do impulsor | 360,00 | glândula de rolamento | 638.01 | janela de óleo |
| 230,02 | impulsor choma | 922.01 | levantamento de peso | 915,00 | anel elástico |
| 161,00 | tampa da bomba | 672,00 | separador de óleo e gás | 320,01 | rolamento |
| 400,01 | junta | 638,00 | copo de óleo |

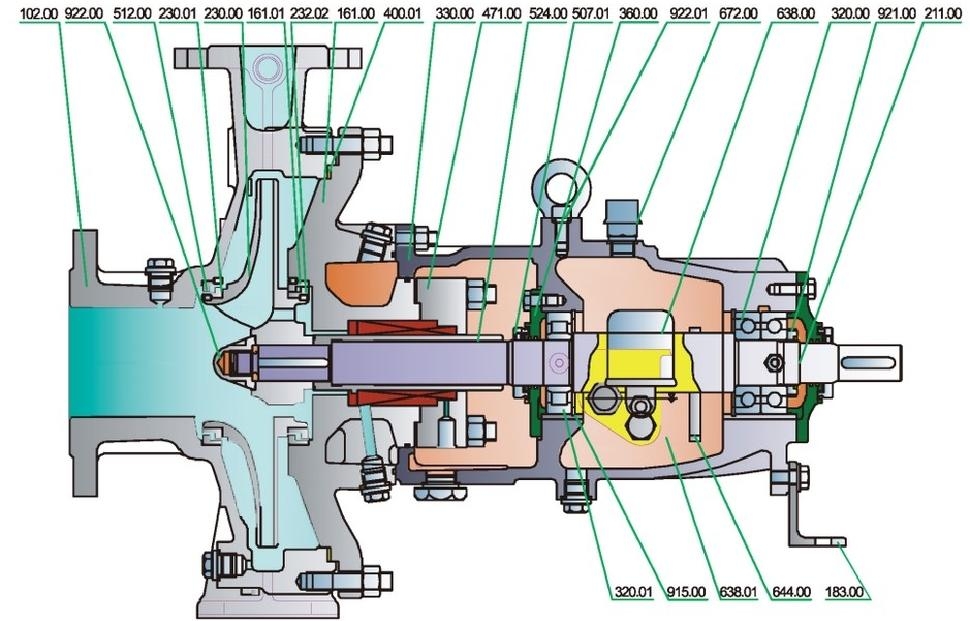

Diagrama Estrutural

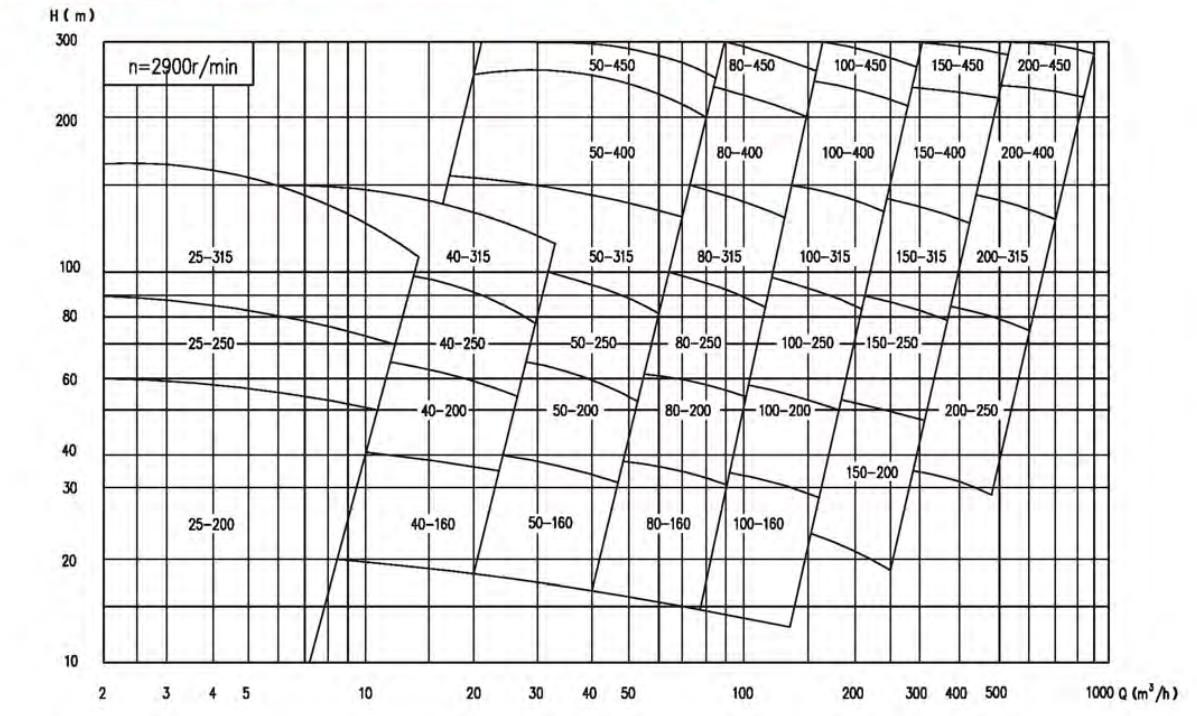

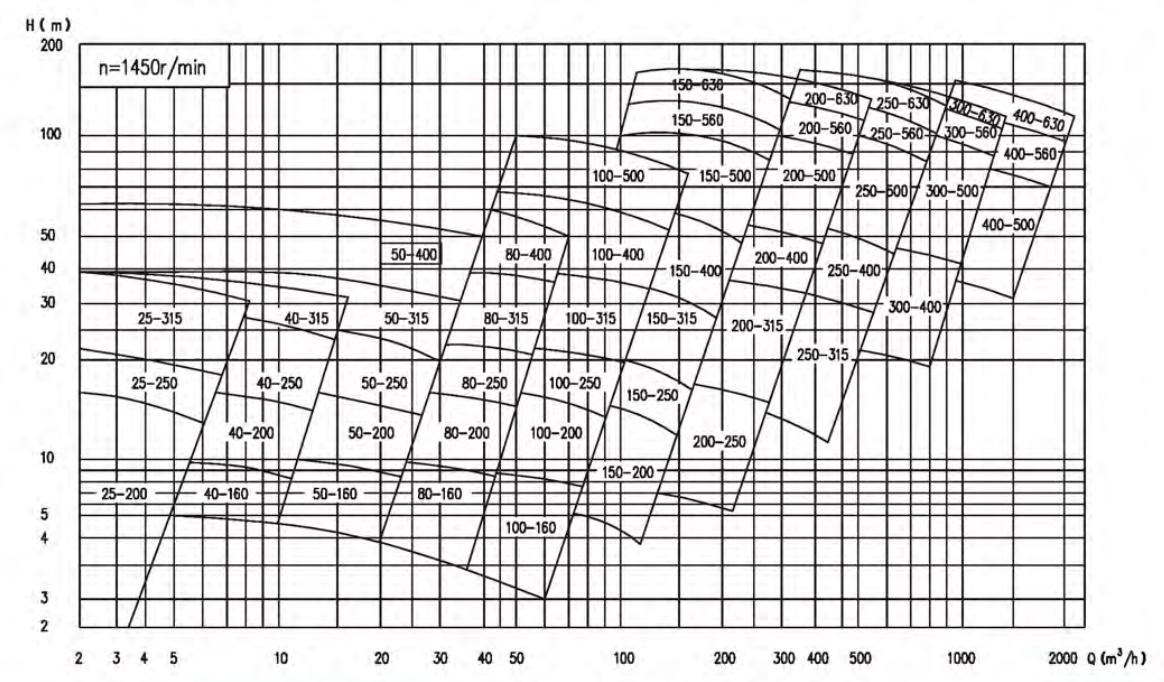

Faixa de desempenho
Faixa de desempenho: calibre: 25 ~ 400 mm, pressão de projeto: 2,5 ~ 5,0 mpa, fluxo: 5,5 ~ 2750 m'/h, elevação: 16 ~ 250 m, potência: 2,2 ~ 500 kW
Temperatura aplicável: -80-120C(TZA); -80 ~ 4509C(TZE).
