A bomba horizontal para processos químicos, padrão chinês, foi projetada para o manuseio eficiente e confiável de fluidos químicos. Construída com materiais resistentes à corrosão e estrutura robusta, oferece desempenho estável em condições operacionais adversas. Amplamente utilizada em aplicações petroquímicas, químicas e industriais, garante durabilidade, segurança e operação econômica.
Item nº :
TZCBomba de processo químico horizontal padrão da China
A bomba horizontal para processos químicos TZC foi modificada e projetada por nossa empresa com base na bomba CZ, de acordo com a 8ª edição da norma API610 do Instituto Americano da Indústria Petrolífera (AII), a fim de facilitar a renovação e a transformação do dispositivo. Sua estrutura é de estágio único, com sucção única, suspensão horizontal, parte radial e abertura da porta traseira. Adota acoplamento estendido, que permite a desmontagem e o reparo da bomba sem a necessidade de mover o motor e desmontar a tubulação.
Vantagens do produto
1. A tampa da bomba é equipada com um design de cavidade resfriada a água para eliminar os efeitos adversos na vedação mecânica e no rolamento quando a temperatura do meio de transporte estiver alta. (de acordo com o esquema de descarga API610);
2. O selo mecânico pode adotar uma face de extremidade única, face de extremidade dupla ou estrutura de fole metálico de acordo com diferentes condições de trabalho, com desempenho de vedação confiável. (de acordo com o layout do selo mecânico tAPI61);
Aplicação do produto
Produto amplamente utilizado em petróleo, indústria química, fabricação de ácidos, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicamentos, fabricação de papel, galvanoplastia, eletrólise, decapagem e outros processos de produção para transportar líquidos corrosivos.
Lista de materiais
| Não. | Papel | Não. | Papel | Não. | Papel |
| 102,00 | Corpo da bomba | 360,00 | glândula de rolamento | 644,00 | Lançador de óleo |
| 922,00 | Porca do impulsor | 320,00 | Rolamento | 320,01 | Rolamento antifricção |
| 502,00 | Choma do corpo da bomba | 330,00 | Suporte de rolamento | 507.01 | Anel sem poeira |
| 230,00 | Impulsor | 210,00 | Haste | 521,00 | Manga do eixo de vedação |
| 161,00 | Tampa da bomba | 360,01 | glândula de rolamento | 471,00 | glândula de vedação |
| 433,00 | Sufocamento/selo | 320,01 | Rolamento antifricção | 433,00 | Selo |
| 471,00 | Glândula de vedação | 932,00 | Anel de pressão | 915,00 | Anel de pressão |
| 524,00 | Manga Shaf | 638,00 | Xícara |

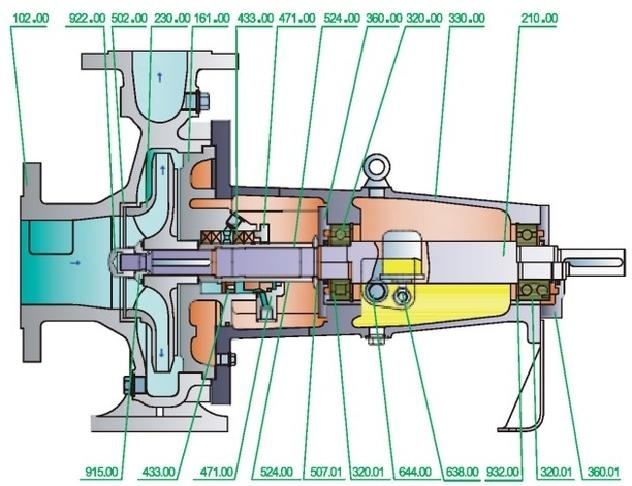

Diagrama Estrutural
Faixa de desempenho:
Pressão de projeto: 2,5 MPa,
Fluxo: 5,5~1500m³h,
Elevador: 14~160m,
Potência: 2,2~1500kW
Temperatura aplicável:
-80℃~140℃ (tipo comum);
140℃~300℃ (com câmara de resfriamento de água).
