A bomba magnética petroquímica sem vazamentos TCA/E foi projetada especificamente para aplicações na indústria petroquímica. Sua característica mais notável é a ausência de vazamentos, o que aumenta significativamente a segurança operacional. Construída com materiais de alta qualidade e incorporando elementos tecnológicos avançados, esta bomba oferece um alto grau de confiabilidade.
Item nº :
TCA/EPedido (MOQ) :
1Cor :
CustomizedPacote :
CustomizedMaterial :
SteelTemperatura de trabalho :
-60 to 300 ℃，New material withstands temperatures up to 450°CPressão de trabalho :
2.5 to 5.0 MpaBomba magnética petroquímica sem vazamento
A bomba centrífuga de processo químico com acionamento magnético e livre de vazamentos da série TCA é um produto de alta tecnologia líder mundial desenvolvido com a introdução de tecnologia alemã de acordo com a bomba centrífuga sem vedação API685-2000 para a indústria de petróleo, produtos químicos pesados e gás natural.
Vantagens do produto
1. Material da bomba: 304, 316, 904L, aço bifásico, liga de titânio, Hastelloy, etc.
2. Padrão de fabricação: de acordo com o padrão de produção Api685-2000, suporte TCAfoot e suporte central TCE.
3. O ímã é um novo tipo de ímã permanente com bom magnetismo, alta resistência à temperatura e desmagnetização de nós;
4. A luva do eixo e o rolamento deslizante adotam carboneto de silício de alta resistência ao desgaste (SSIC) e são equipados com ranhuras de lubrificação para garantir efetivamente a vida útil da bomba;
Aplicação do produto
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| 102 Corpo da bomba | 304/316/316L | 545.1 Bucha de rolamento | 304/316/316L | 545 Rolamento deslizante | Aço inoxidável/liga dura |
| 230 Impulsor | 304/316/316L | 890 Placa de base | HT200/45 | 529.1 Luva de mancal | Aço inoxidável/liga dura |
| 161 Tampa da bomba | 304/316/316L | 213 Placa acionada | 2Cr13 | 314 Colar de impulso | Aço inoxidável/liga dura |
| 817 Manga de distância | 316L/TA2/HC276 | 183 Placa de suporte | HT 200 | Porca do impulsor 922 | 304/316/316L |
| 818.1 Componente magnético externo | Ímã permanente/ZG | 152 Suporte de resfriamento | 45 | 512 Usando anel | 304/316/316L |
| 146 Suporte | HT 200 | Porca de fixação 921 | 45 | Rolamento de esferas 321 | Gcr15 |
| Caixa de rolamentos 330 | HT 200 | 921.1 Porca de fixação | 304/316/316L | Bucha de rolamento 525 | 45 |
| Bucha de rolamento 360 | HT 200 | 818.2 Conjunto do rotor | Ímã permanente/304/316/316L | 400 Junta de vedação | PTFE |
| 681 Escudo | 45/Alumínio | 211 Eixo da bomba | 304/316/316L | 400.1 Junta de vedação | PTFE |
| Acoplamento 840 | HT200/45 | 421 Retentor de óleo | Borracha fluorada |

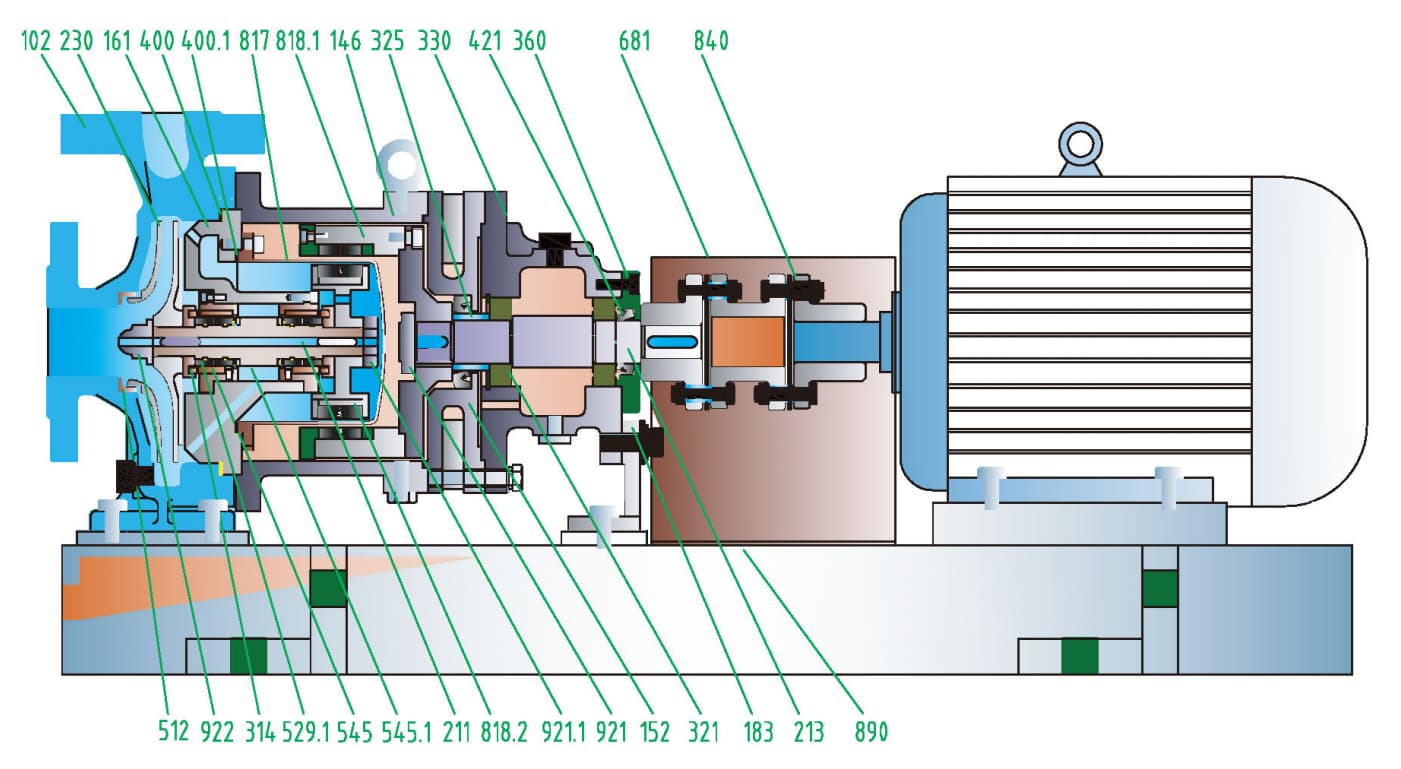

Diagrama Estrutural

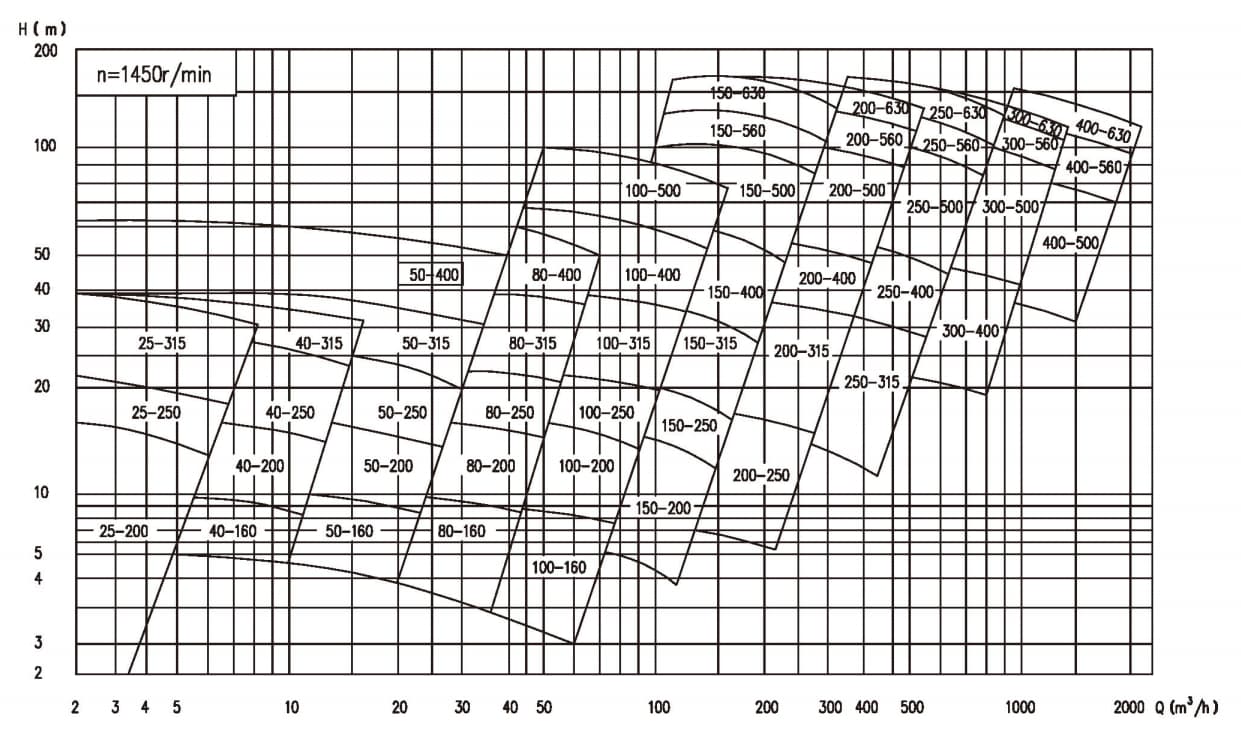

Faixa de desempenho
Faixa de desempenho:
pressão de projeto: 2,5 a 5,0 mpa
fluxo: 5,5~1900m³/h
elevador: 16~250m
poder: 2,2~500kW
Temperatura aplicável: -60~300℃, novos materiais são adotados e a resistência à temperatura pode chegar a 450℃.
