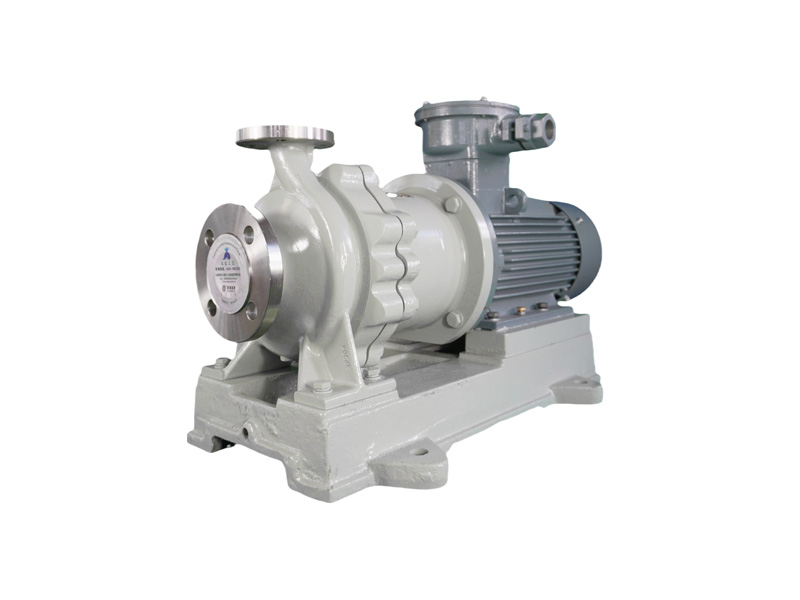

A bomba magnética anti-vazamento de aço inoxidável TCH é caracterizada por um design de vedação completa, que elimina efetivamente a possibilidade de vazamentos. Construída em aço inoxidável, apresenta excelente resistência à corrosão. Os ímãs de alta qualidade incorporados à bomba garantem um acionamento magnético confiável, tornando-a adequada para aplicações em uma ampla gama de indústrias.
Item nº :
TCHPedido (MOQ) :
1Pagamento :
Alipay westernunion payapl L/C T/TOrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shanghai shenzhen guangzhouTempo de espera :
please contact 504893184@qq.com or CP +8613696510409Pacote :
CustomizedMaterial :
SteelTemperatura de trabalho :
-60 to 300 ℃，New material withstands temperatures up to 450°CPressão de trabalho :
1.6 to 6.3 MPaBomba de acionamento magnético de aço inoxidável sem vazamento
A bomba de acionamento magnético de aço inoxidável TCH, sem vazamentos, foi atualizada e inovada com base na bomba TC. Desenvolve e projeta de forma independente a terceira geração de novas bombas industriais com vedação completa, sem vazamentos e sem poluição. Aplica o princípio da mecânica magnética e envolve o fluido em uma luva isolante estática para realizar a transmissão de torque sem contato. O dispositivo de vedação do eixo (vedação de gaxeta ou selo mecânico) das bombas centrífugas tradicionais é eliminado, e a vedação estática é usada para substituir a vedação dinâmica, obtendo-se uma vedação completa em uma nova bomba magnética sem vazamentos.
Vantagens do produto
1. O ímã adota ímã de ferrite, Nd-Fe-B e samário cobalto, que tem bom magnetismo, resistência a altas temperaturas e sem desmagnetização;
2. A luva do eixo e o rolamento deslizante são feitos de carboneto de silício de alta resistência ao desgaste, grafite, tetrafluoro e outros materiais, e equipados com ranhuras de lubrificação para garantir efetivamente a vida útil da bomba;
3. Sem vazamentos. Todos os pontos de vedação são selados por vedação estática fechada e acionados por acoplamento magnético. Não é necessária vedação de nitrogênio, o que é seguro, econômico e eficiente.
Aplicação do produto
A bomba de acionamento magnético de aço inoxidável sem vazamento é amplamente utilizada no transporte de líquidos corrosivos nos processos de produção de petróleo, indústria química, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicamentos, fabricação de papel, galvanoplastia, eletrólise e assim por diante, especialmente para o transporte de inflamáveis, explosivos, voláteis, tóxicos, de alta temperatura, álcalis fortes e solventes orgânicos.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ① Corpo da bomba | 304/316/316L | ⑥ Anel de vedação | Tetrafluoro | ⑪ Eixo da bomba | 304/316/316L/321 |
| 2 Impulsor | 304/316/316L | ⑦ Manga de vedação | 316L/TA2/HC276 | ⑫ Suporte | Ímã permanente/HT200 |
| 3 Impulsor noz |
304/316/316L | ⑧ Conjunto de mancal liso | Fibra de carbono/SSIC/Carboneto cimentado | ⑬ Conjunto magnético externo | HT250/ímã permanente |
| ④ Tampa da bomba | 304/316/316L | ⑨ Conjunto do disco de impulso | Fibra de carbono/SSIC/Carboneto cimentado | ⑭ Máquinas elétricas | Conforme solicitado pelos clientes |
| ⑤ Conjunto do disco de impulso | Fibra de carbono/SSIC/Carboneto cimentado | ⑩ Conjunto magnético interno | Ímã permanente/304/316/316L/321 | ⑮ Prato | HT200/A3/Aço canal |

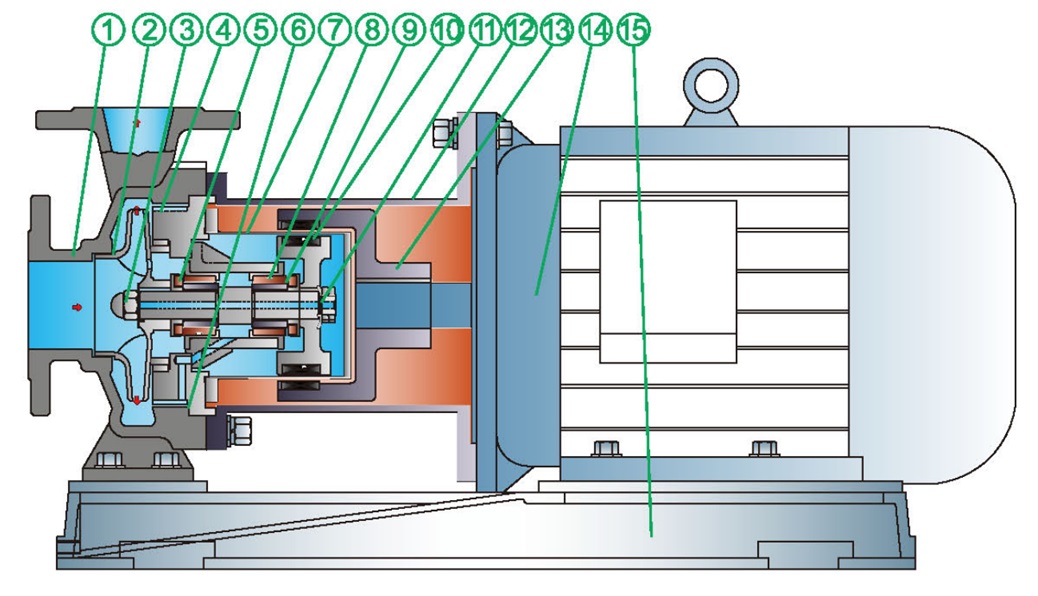

Diagrama Estrutural
Dados de desempenho
| Tipo | Potência nominal | Fluxo nominal | Cabeça nominal | Tensão | Material do corpo da bomba | Sucção |
| 25-20-125 | 1,5 | 2,5 | 20 | 380V | 304/316/316L | 25*20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2,5 | 50 | 380V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2,5 | 80 | 380V | 304/316/316L | |
| 32-20-125 | 1,5 | 3.2 | 20 | 380V | 304/316/316L | 32*20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380V | 304/316/316L | 40*25 |
| 40-25-250 | 15 | 6.3 | 80 | 380V | 304/316/316L | 40*25 |
| 40-25-315 | 6.3 | 125 | 380V | 304/316/316L | 40*25 | |
| 50-32-125 | 3 | 12,5 | 20 | 380V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380V | 304/316/316L | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380V | 304/316/316L | 50*32 |
| 50-32-315 | 12,5 | 125 | 380V | 304/316/316L | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380V | 304/316/316L | 65*50 |
| 65-50-160 | 7,5 | 25 | 32 | 380V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380V | 304/316/316L | 65*40 |
| 65-40-250 | 22 | 25 | 80 | 380V | 304/316/316L | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380V | 304/316/316L | 65*40 |
| 65-40-400 | 25 | 380V | 304/316/316L | 65*40 | ||
| 80-65-125 | 7,5 | 50 | 20 | 380V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380V | 304/316/316L | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380V | 304/316/316L | 80*50 |
| 80-50-250 | 37 | 50 | 80 | 380V | 304/316/316L | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380V | 304/316/316L | 80*50 |
| 80-50-400 | 50 | 380V | 304/316/316L | 80*50 | ||
| 100-80-125 | 15 | 100 | 20 | 380V | 304/316/316L | 100*80 |
| 100-80-160 | 22 | 100 | 32 | 380V | 304/316/316L | 100*80 |
| 100-65-200 | 37 | 100 | 50 | 380V | 304/316/316L | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380V | 304/316/316L | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380V | 304/316/316L | 100*65 |
| 100-65-400 | 100 | 380V | 304/316/316L | 100*65 | ||
| 125-80-160 | 380V | 304/316/316L | 125*80 | |||
| 125-100-200 | 55 | 200 | 50 | 380V | 304/316/316L | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380V | 304/316/316L | 125*100 |
| 125-100-315 | 22 | 100 | 32 | 380V | 304/316/316L | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380V | 304/316/316L | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380V | 304/316/316L | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380V | 304/316/316L | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380V | 304/316/316L | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380V | 304/316/316L | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380V | 304/316/316L | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380V | 304/316/316L | 200*150 |

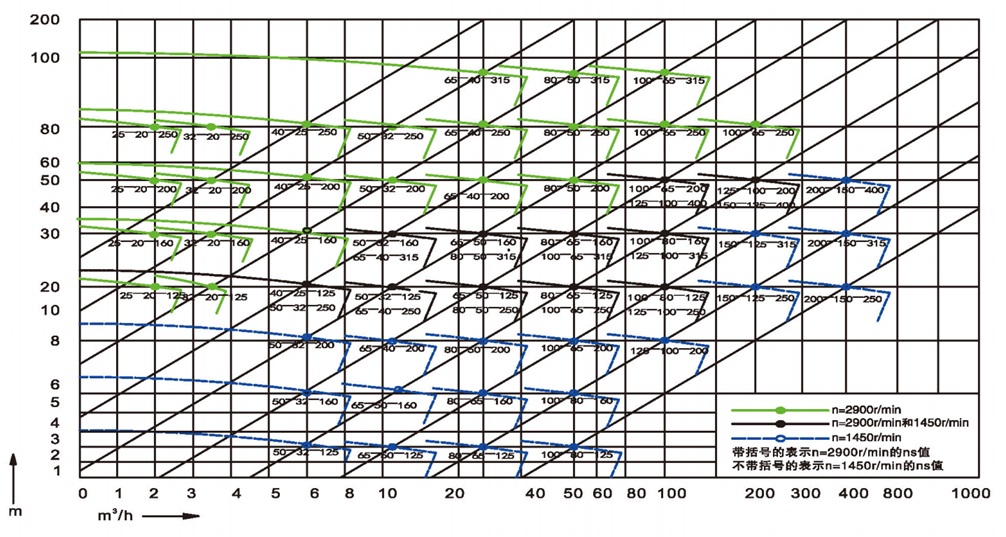

Faixa de desempenho
Pressão de projeto: 1,6~6,3MPa, Fluxo: 0,75~460m³/ h, Elevação: 5~125m, Potência: 0,55~110KW.
Temperatura aplicável: -60~300℃, novos materiais são adotados e a resistência à temperatura pode chegar a 450℃.
A bomba magnética anti-vazamento de aço inoxidável TCH é caracterizada por um design de vedação completa, que elimina efetivamente a possibilidade de vazamentos. Construída em aço inoxidável, apresenta excelente resistência à corrosão. Os ímãs de alta qualidade incorporados à bomba garantem um acionamento magnético confiável, tornando-a adequada para aplicações em uma ampla gama de indústrias.
A bomba magnética TC sem vazamentos pertence à nova geração de bombas centrífugas. É composta por uma bomba, um atuador magnético e um motor. O torque é transferido por força magnética, evitando vazamentos. Este tipo de bomba é resistente à corrosão e aplicável a diversos setores, como o químico e o farmacêutico.
A bomba de acionamento magnético com revestimento de flúor sem vazamentos é caracterizada por sua alta resistência à corrosão, atribuída ao revestimento de flúor. O mecanismo de acionamento magnético garante uma vedação hermética, evitando vazamentos e tornando-a adequada para uma ampla gama de aplicações de transferência de fluidos.
A bomba de acionamento magnético de flúor com revestimento antivazamento TCSF é um dispositivo notável. Ela é revestida com flúor, o que lhe confere excelente resistência à corrosão. O mecanismo de acionamento magnético garante uma operação sem vazamentos, tornando-a a escolha ideal para a transferência de fluidos em aplicações químicas e industriais.
O acoplamento magnético é usado pela bomba de vácuo magnética para transferir torque. Isso reduz a possibilidade de vazamentos, eliminando a necessidade de vedação. Funciona bem para diversos tipos de aplicações de vácuo.
