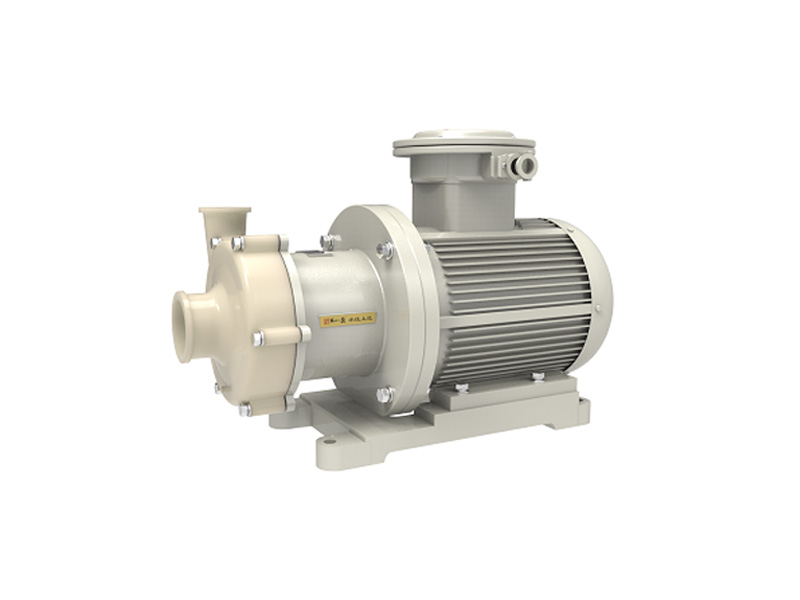

A bomba de acionamento magnético de flúor com revestimento antivazamento TCSF é um dispositivo notável. Ela é revestida com flúor, o que lhe confere excelente resistência à corrosão. O mecanismo de acionamento magnético garante uma operação sem vazamentos, tornando-a a escolha ideal para a transferência de fluidos em aplicações químicas e industriais.
Item nº :
TCSFPedido (MOQ) :
1Pagamento :
Alipay westernunion Paypal T/T L/COrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shanghai shenzhen guangzhouTempo de espera :
please contact 504893184@qq.com or CP +8613696510409Pacote :
CustomizedMaterial :
FluoroplasticTemperatura de trabalho :
-20 to 120 ℃，Any concentration of acid-base mediumPressão de trabalho :
1.6 MPaBomba de acionamento magnético de flúor com revestimento anti-vazamento
A bomba de acionamento magnético de flúor com revestimento antivazamento de eixo fixo da série TCSF foi aprimorada e otimizada com base na bomba magnética tradicional, que altera a estrutura da bomba magnética tradicional, na qual o rotor magnético aciona o impulsor para girar através do eixo da bomba. A estrutura consiste em um rotor magnético que aciona diretamente o impulsor para girar, o eixo é fixo e não gira, sendo usado apenas como suporte.
Vantagens do produto
1. A eficiência da transmissão e a estabilidade da bomba são melhoradas e as peças internas são reduzidas;
2. O grau de generalização é maior. A parte de transmissão magnética da bomba é configurada de acordo com a potência;
3. Otimizar o projeto do circuito magnético, para que o custo de fabricação da bomba seja menor e a área do piso seja menor.
Aplicação do produto
A bomba de acionamento magnético de flúor com revestimento antivazamento é amplamente utilizada em petróleo, indústria química, fabricação de ácidos, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicina, fabricação de papel, galvanoplastia, eletrólise, decapagem, etc.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ① Corpo da bomba | HT200/F46/PFA | ⑥ Manga de reforço | ESPIADA | ⑪ Suporte | HT200/ZG |
| ② Anel de boca do corpo da bomba | PTFE/Carbeto de silício preenchido | ⑦ Anel de vedação | Borracha fluorada/Teflon | ⑫ Base | HT200/Aço canal |
| ③ Eixo da bomba | Carboneto de silício/Sem pressão | ⑧ Manga do eixo | SIC/Sem pressão | ⑬ Motor | Por solicitação do cliente |
| ④ Conjunto do impulsor | 45# F46/PFA/Ímã permanente | ⑨ Rolamento espaçador | SIC/Sem pressão | ||
| ⑤ Manga de isolamento | F46/PTFE | ⑩ Conjunto do rotor externo | HT250/Ímã permanente |

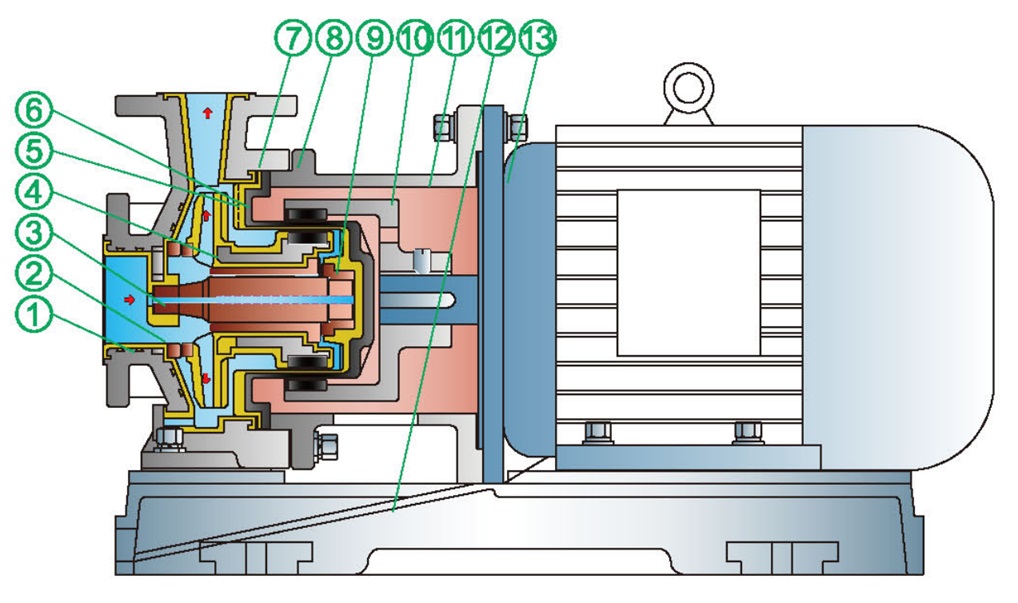

Diagrama Estrutural
Dados de desempenho
| Tipo | Potência nominal | Fluxo nominal | Cabeça nominal | Tensão | Material do corpo da bomba | Sucção |
| 32-20-115F | 3.2 | 380V | F4/F46/F50 | 32*20 | ||
| 40-25-120F | 6.3 | 380V | F4/F46/F50 | 40*25 | ||
| 40-40-120F | 6.3 | 380V | F4/F46/F50 | 40*40 | ||
| 50-32-120F | 12,5 | 380V | F4/F46/F50 | 50*32 | ||
| 25-20-125 | 1.1 | 2,5 | 20 | 380V | F4/F46/F50 | 25*20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380V | F4/F46/F50 | 25*20 |
| 25-20-200 | 4 | 2,5 | 50 | 380V | F4/F46/F50 | 25*20 |
| 25-20-250 | 7,5 | 2,5 | 80 | 380V | F4/F46/F50 | 25*20 |
| 32-20-125 | 1.1 | 3.2 | 20 | 380V | F4/F46/F50 | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380V | F4/F46/F50 | 32*20 |
| 32-20-200 | 4 | 3.2 | 50 | 380V | F4/F46/F50 | 32*20 |
| 32-20-250 | 7,5 | 3.2 | 80 | 380V | F4/F46/F50 | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380V | F4/F46/F50 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380V | F4/F46/F50 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380V | F4/F46/F50 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380V | F4/F46/F50 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380V | F4/F46/F50 | 40*25 | |
| 50-32-125 | 3 | 12,5 | 20 | 380V | F4/F46/F50 | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380V | F4/F46/F50 | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380V | F4/F46/F50 | 50*32 |
| 50-32-250 | 11 | 12,5 | 80 | 380V | F4/F46/F50 | 50*32 |
| 50-32-315 | 12,5 | 125 | 380V | F4/F46/F50 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380V | F4/F46/F50 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380V | F4/F46/F50 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380V | F4/F46/F50 | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380V | F4/F46/F50 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380V | F4/F46/F50 | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380V | F4/F46/F50 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380V | F4/F46/F50 | 80*65 |
| 80-50-200 | 15 | 50 | 50 | 380V | F4/F46/F50 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380V | F4/F46/F50 | 80*50 |
| 80-50-315 | 45 | 50 | 125 | 380V | F4/F46/F50 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380V | F4/F46/F50 | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380V | F4/F46/F50 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380V | F4/F46/F50 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380V | F4/F46/F50 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380V | F4/F46/F50 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380V | F4/F46/F50 | 125*80 |
| 125-100-200 | 55 | 200 | 50 | 380V | F4/F46/F50 | 125*100 |
| 125-100-250 | 75 | 200 | 80 | 380V | F4/F46/F50 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380V | F4/F46/F50 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380V | F4/F46/F50 | 125*100 |
| 150-125-250 | 22 | 200 | 20 | 380V | F4/F46/F50 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380V | F4/F46/F50 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380V | F4/F46/F50 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380V | F4/F46/F50 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380V | F4/F46/F50 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380V | F4/F46/F50 | 200*150 |

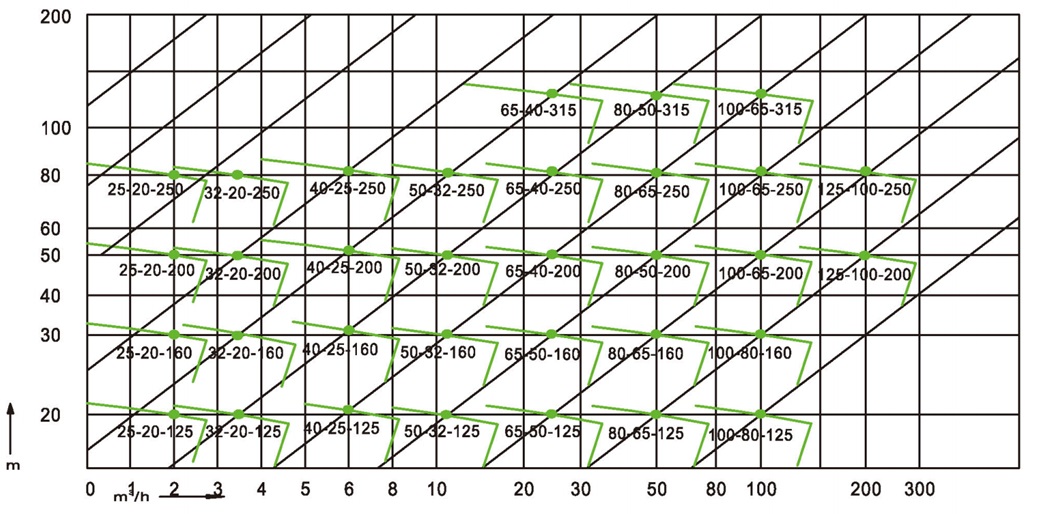

Faixa de desempenho
Pressão de projeto: 1,6 MPa, Fluxo: 0,75~460 m³/ h, Elevação: 5~125 m, Potência: 0,55~110 KW.
Temperatura aplicável: -20~120 ℃, meio ácido-base de qualquer concentração.
