A bomba de acionamento magnético com revestimento de flúor sem vazamentos é caracterizada por sua alta resistência à corrosão, atribuída ao revestimento de flúor. O mecanismo de acionamento magnético garante uma vedação hermética, evitando vazamentos e tornando-a adequada para uma ampla gama de aplicações de transferência de fluidos.
Item nº :
TCFPedido (MOQ) :
1Pagamento :
L/C T/T Alipay Paypal westernunionOrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shanghai shenzhen guangzhouTempo de espera :
please contact 504893184@qq.com or CP +8613696510409Pacote :
CustomizedMaterial :
HT200 lined F46Temperatura de trabalho :
-20 to 120°C; -20 to 80°CPressão de trabalho :
1.6 MPaBomba de acionamento magnético com revestimento de flúor sem vazamento

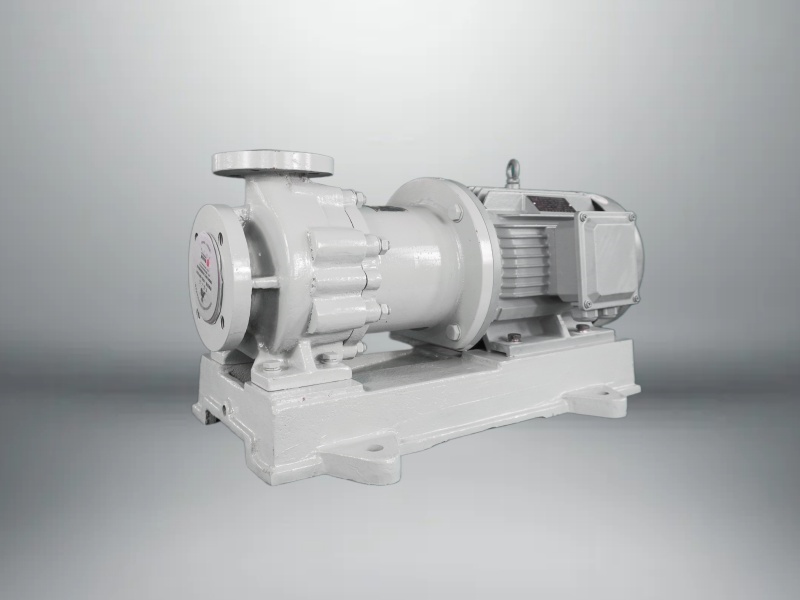

A bomba de acionamento magnético com revestimento de flúor TCF sem vazamento é um novo tipo de bomba que aplica o princípio da magnetomecânica moderna e utiliza a transmissão magnética de ímãs permanentes para realizar a transmissão de torque sem contato. Todas as peças de transbordamento são feitas de fluoroplástico, que pode transportar meios corrosivos, como ácidos, álcalis e oxidantes, em qualquer concentração (força).
Vantagens do produto
1. O corpo da bomba é feito de ferro fundido, aço carbono, 304 e 316L revestidos com fluoroplásticos, e o rotor interno, a tampa da bomba, o impulsor, a luva de isolamento e outras peças de transbordamento são feitos de inserções de metal envoltas com fluoroplásticos;
2. O ímã é um novo tipo de ímã permanente com bom magnetismo, resistência a altas temperaturas e sem desmagnetização;
3. A luva do eixo e o mancal deslizante são feitos de carboneto de silício de alta resistência ao desgaste, grafite, tetrafluorocarbonetos e outros materiais, e equipados com ranhuras de lubrificação para garantir efetivamente a vida útil da bomba. A vedação adota vedação estática fechada, que resolve completamente o vazamento do fluido, elimina a necessidade de lubrificação independente e água de resfriamento, e reduz o consumo de energia.
Aplicação do produto
A bomba de acionamento magnético revestida com flúor sem vazamento é amplamente utilizada no transporte de líquidos corrosivos nos processos de produção de petróleo, indústria química, fabricação de ácidos, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicamentos, fabricação de papel, galvanoplastia, eletrólise e decapagem, especialmente para o transporte de líquidos inflamáveis, explosivos, voláteis, tóxicos, ácidos-base fortes, agentes orgânicos e líquidos preciosos.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ①Corpo da bomba | HT200 revestido F46 | ⑤Manga do eixo | Grafite impregnado/SIC | ⑨Porca traseira | Tetrafluoro |
| ②porca do impulsor | HT200 revestido F46 | ⑥Tampa da bomba | HT200 revestido F46 | ⑩Magnético externo | Magnético permanente/HT200 revestido F46 |
| ③impulsor | F50 | ⑦Manga espaçadora | PEEK/F46 | ⑪ Estrutura de conexão | HT200 |
| ④eixo | SIC | ⑧Magnético interno | Magnético permanente/HT200 alinhado F46 | ⑫ Motor elétrico | Personalizado |

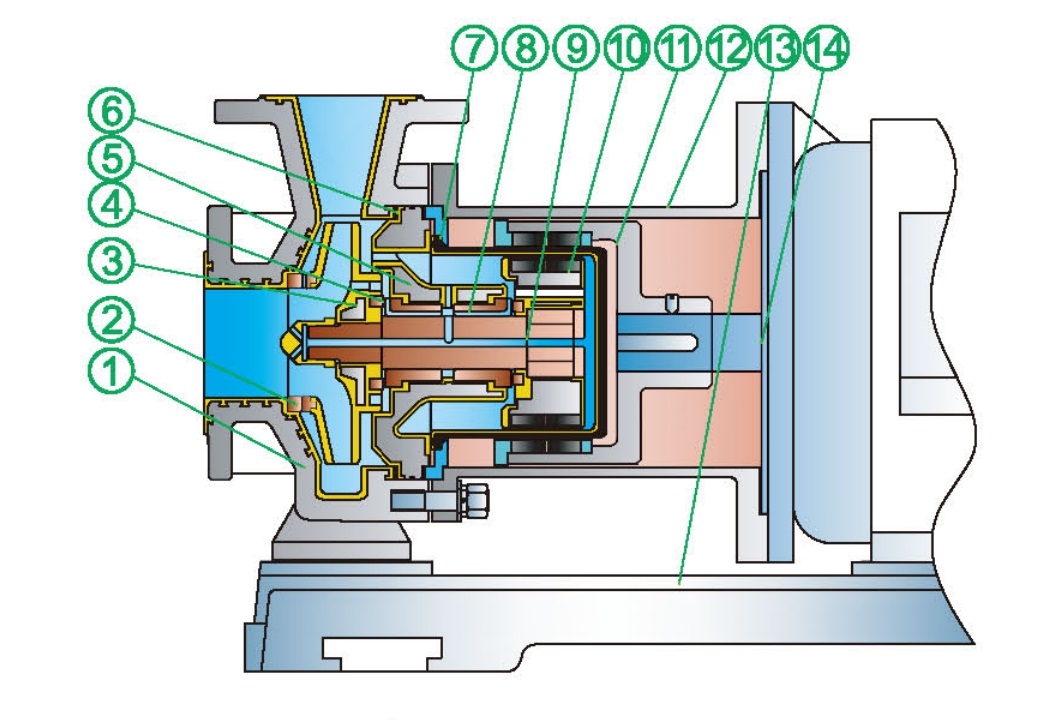

Diagrama Estrutural
Dados de desempenho
| Tipo | Potência nominal | Fluxo nominal | Cabeça nominal | Tensão | Material do corpo da bomba | Sucção |
| 40-25-125 | 2.2 | 6.3 | 20 | 380V | HT200 revestido F46 | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380V | HT200 revestido F46 | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380V | HT200 revestido F46 | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380V | HT200 revestido F46 | 40*25 |
| 40-25-315 | 6.3 | 125 | 380V | HT200 revestido F46 | 40*25 | |
| 50-32-125 | 2.2 | 12,5 | 20 | 380V | HT200 revestido F46 | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380V | HT200 revestido F46 | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380V | HT200 revestido F46 | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380V | HT200 revestido F46 | 50*32 |
| 50-32-315 | 12,5 | 125 | 380V | HT200 revestido F46 | 50*32 | |
| 65-50-125 | 4 | 25 | 20 | 380V | HT200 revestido F46 | 65*50 |
| 65-50-160 | 5.5 | 25 | 32 | 380V | HT200 revestido F46 | 65*50 |
| 65-40-200 | 11 | 25 | 50 | 380V | HT200 revestido F46 | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380V | HT200 revestido F46 | 65*40 |
| 65-40-315 | 37 | 25 | 125 | 380V | HT200 revestido F46 | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380V | HT200 revestido F46 | 80*65 |
| 80-65-160 | 11 | 50 | 32 | 380V | HT200 revestido F46 | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380V | HT200 revestido F46 | 80*50 |
| 80-50-250 | 30 | 50 | 80 | 380V | HT200 revestido F46 | 80*50 |
| 80-50-315 | 55 | 50 | 125 | 380V | HT200 revestido F46 | 80*50 |
| 100-80-125 | 11 | 100 | 20 | 380V | HT200 revestido F46 | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380V | HT200 revestido F46 | 100*80 |
| 100-65-200 | 30 | 100 | 50 | 380V | HT200 revestido F46 | 100*65 |
| 100-65-250 | 45 | 100 | 80 | 380V | HT200 revestido F46 | 100*65 |
| 100-65-315 | 75 | 100 | 125 | 380V | HT200 revestido F46 | 100*65 |
| 125-80-160 | 30 | 160 | 32 | 380V | HT200 revestido F46 | 125*80 |
| 125-100-200 | 55 | 100 | 50 | 380V | HT200 revestido F46 | 125*100 |
| 125-100-250 | 75 | 100 | 80 | 380V | HT200 revestido F46 | 125*100 |
| 125-100-315 | 22 | 100 | 125 | 380V | HT200 revestido F46 | 125*100 |
| 125-100-400 | 37 | 100 | 50 | 380V | HT200 revestido F46 | 150*125 |
| 150-125-250 | 22 | 200 | 20 | 380V | HT200 revestido F46 | 150*125 |
| 150-125-315 | 45 | 200 | 32 | 380V | HT200 revestido F46 | 150*125 |
| 150-125-400 | 55 | 200 | 50 | 380V | HT200 revestido F46 | 150*125 |
| 200-150-250 | 55 | 400 | 20 | 380V | HT200 revestido F46 | 200*150 |
| 200-150-315 | 75 | 400 | 32 | 380V | HT200 revestido F46 | 200*150 |
| 200-150-400 | 110 | 400 | 50 | 380V | HT200 revestido F46 | 200*150 |

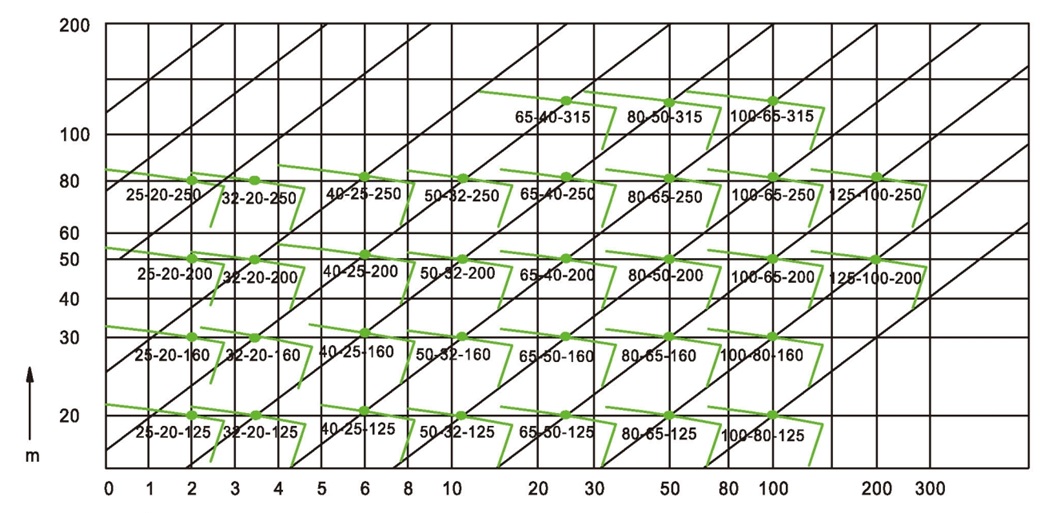

Faixa de desempenho
Pressão de projeto: 1,6 MPa, Fluxo: 0,5~240 m³/h, Altura manométrica: 20~125 m, Potência: 1,1~55 KW.
Temperatura aplicável:
①Material fluoroplástico meio ácido-base de qualquer concentração -20~120°C;
②Material plástico de engenharia, meio ácido e alcalino diluído -20~80°C.
