A bomba centrífuga anticorrosiva para processos químicos é um tipo de bomba utilizada na indústria química para transferir, descarregar, alimentar e lubrificar diversos produtos químicos. Ela opera com base no princípio da força centrífuga, em que a rotação do impulsor lança o líquido para fora, criando uma diferença de pressão que permite que o líquido flua da entrada para a saída.
Item nº :
THJPedido (MOQ) :
1Pagamento :
T/T L/C west union AlipayOrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shanghai/guangzhou/Tempo de espera :
please contact 504893184@qq.com or CP +8613696510409Peso :
according to ModelPacote :
CustomizedMaterial :
Steel/SICTemperatura de trabalho :
-20 to 200℃/The temperature of the transportable medium is 300 ℃Pressão de trabalho :

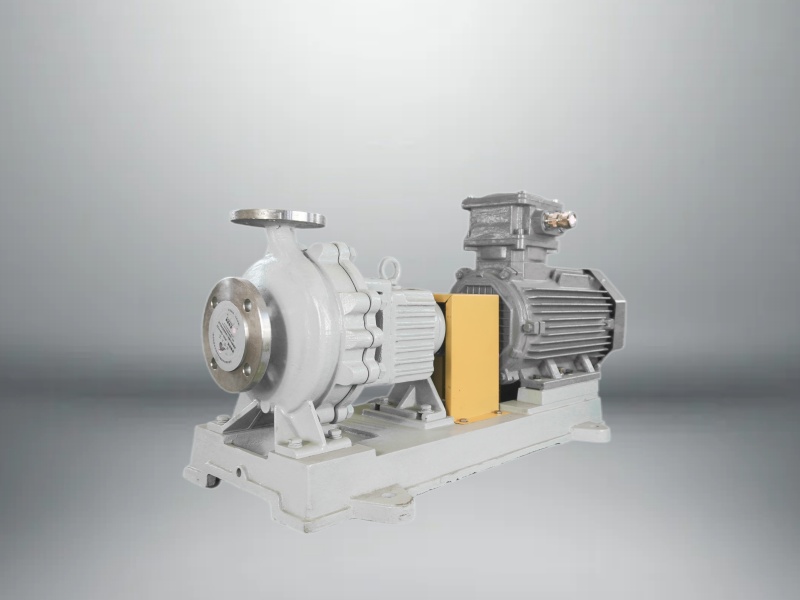

1.6 MPaBomba centrífuga de processo químico anticorrosivo
A bomba centrífuga (álcali) para processo químico THJ é uma bomba centrífuga cantilever de sucção única de estágio único, que foi atualizada e inovada com base na bomba. Trata-se de uma nova bomba padrão para processo químico, substituindo as bombas IH e TI. A bomba possui uma estrutura cantilever de sucção única de estágio único. Em seu design, adota um modelo hidráulico avançado, possui alta eficiência e é um produto com economia de energia, 5% superior à bomba IH.
Vantagens do produto
1. As peças de passagem de fluxo, como o corpo da bomba, a tampa da bomba e o impulsor, são feitas de aço inoxidável de alta qualidade, fundido com precisão por um novo processo, livre de impurezas, poros e tracoma. Materiais de liga de alta qualidade e resistentes ao desgaste, como aço inoxidável duplex 2205, podem ser selecionados;
2. O selo do eixo é um selo mecânico estático, resistente à corrosão e ao desgaste, da série 179, desenvolvido por nós mesmos, que pode selecionar máquinas de face única e face dupla, tipo de recipiente, selo dinâmico de embalagem e os materiais da superfície de vedação para retificação podem ser carboneto cimentado, carboneto de silício e outros materiais;
3. Design resistente à corrosão e ao desgaste, que pode transportar líquidos com lama, cristais, partículas de sólidos suspensos menores que 3 mm e conteúdo sólido menor que 10%.
Aplicação do produto
A bomba centrífuga de processo químico anticorrosivo é amplamente utilizada nas indústrias de petróleo, química, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicina, fabricação de papel, galvanoplastia, eletrólise, rádio e outros processos de produção para transportar líquidos corrosivos.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ①Carcaça da bomba | 304/316/316L | ⑧Eixo da bomba | 2Cr13/3Cr13 | ⑮ Acoplamento da bomba | 45# |
| ②Impulsor | 304/316/316L | ⑨Suporte | HT200 | ⑯ Diafragma | 304 |
| ③Anel estático | SIC/liga dura | ⑩Tampa frontal do rolamento | HT200 | ⑰ Acoplamento elétrico | 45# |
| ④Tampa da bomba | 304/316/316L | ⑪ Rolamento dianteiro | Gcr15 | ⑱ Escudo | Chapa laminada a quente/Alumínio |
| ⑤Junta | PTFE | ⑫ caixa de rolamento | HT200 | ⑲ Motor | Conforme solicitado pelos clientes |
| ⑥Anel giratório | SIC/liga dura | ⑬ Rolamento traseiro | Gcr15 | ⑳ Prato | HT200 |
| ⑦Glândula | 304/316/316L | ⑭ Bucim traseiro do rolamento | HT200 |

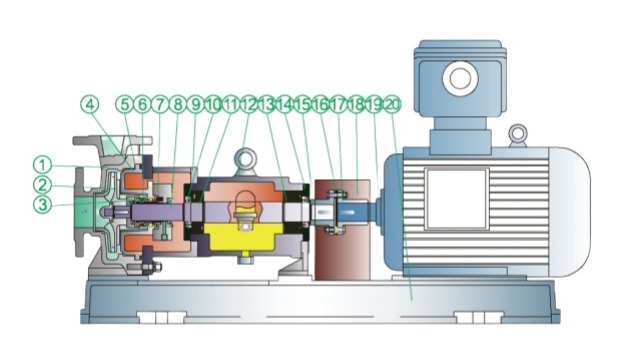

Diagrama Estrutural
Dados de desempenho
| Tipo | Potência nominal | Fluxo nominal | Cabeça nominal | Tensão | Material do corpo da bomba | Sucção |
| 25-20-125 | 1.1 | 2,5 | 20 | 380V | 304/316L | 25-20 |
| 25-20-160 | 2.2 | 2,5 | 32 | 380V | 304/316L | 25-20 |
| 25-20-200 | 4 | 2,5 | 50 | 380V | 304/316L | 25-20 |
| 25-20-250 | 1,5 | 2,5 | 80 | 380V | 304/316L | 32-20 |
| 32-20-125 | 1,5 | 3.2 | 20 | 380V | 304/316L | 32-20 |
| 32-20-160 | 2.2 | 3.2 | 32 | 380V | 304/316L | 32-20 |
| 32-20-200 | 4 | 3.2 | 50 | 380V | 304/316L | 32-20 |
| 32-20-250 | 7,5 | 3.2 | 80 | 380V | 304/316L | 32-20 |
| 40-25-125 | 1,5 | 6.3 | 20 | 380V | 304/316L | 40-25 |
| 40-25-160 | 3 | 6.3 | 32 | 380V | 304/316L | 40-25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380V | 304/316L | 40-25 |
| 40-25-250 | 11 | 6.3 | 80 | 380V | 304/316L | 40-25 |
| 50-32-125 | 2.2 | 12,5 | 20 | 380V | 304/316L | 50-32 |
| 50-32-160 | 4 | 12,5 | 32 | 380V | 304/316L | 50-32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380V | 304/316L | 50-32 |
| 50-32-250 | 11 | 12,5 | 80 | 380V | 304/316L | 50-32 |
| 65-50-125 | 3 | 25 | 20 | 380V | 304/316L | 65-50 |
| 65-50-160 | 5.5 | 25 | 32 | 380V | 304/316L | 65-50 |
| 65-40-200 | 11 | 25 | 50 | 380V | 304/316L | 65-40 |
| 65-40-250 | 18,5 | 25 | 80 | 380V | 304/316L | 65-40 |
| 65-40-315 | 30 | 25 | 125 | 380V | 304/316L | 65-40 |
| 80-65-125 | 5.5 | 50 | 20 | 380V | 304/316L | 80-65 |
| 80-65-160 | 11 | 50 | 32 | 380V | 304/316L | 80-65 |
| 80-50-200 | 15 | 50 | 50 | 380V | 304/316L | 80-50 |
| 80-50-250 | 30 | 50 | 80 | 380V | 304/316L | 80-50 |
| 80-50-315 | 45 | 50 | 125 | 380V | 304/316L | 80-50 |
| 100-80-125 | 11 | 100 | 20 | 380V | 304/316L | 100-80 |
| 100-80-160 | 18,5 | 100 | 32 | 380V | 304/316L | 100-80 |
| 100-65-200 | 30 | 100 | 50 | 380V | 304/316L | 100-65 |
| 100-65-250 | 45 | 100 | 80 | 380V | 304/316L | 100-65 |
| 100-65-315 | 75 | 100 | 125 | 380V | 304/316L | 100-65 |
| 125-80-160 | 30 | 160 | 32 | 380V | 304/316L | 125-80 |
| 125-100-200 | 55 | 200 | 50 | 380V | 304/316L | 125-100 |
| 125-100-250 | 75 | 200 | 80 | 380V | 304/316L | 125-100 |
| 125-100-315 | 22 | 200 | 125 | 380V | 304/316L | 125-100 |
| 125-100-400 | 30 | 200 | 50 | 380V | 304/316L | 125-100 |
| 150-125-250 | 18,5 | 200 | 20 | 380V | 304/316L | 150-125 |
| 150-125-315 | 30 | 200 | 32 | 380V | 304/316L | 150-125 |
| 150-125-400 | 45 | 200 | 50 | 380V | 304/316L | 150-125 |
| 200-150-250 | 37 | 400 | 20 | 380V | 304/316L | 200-150 |
| 200-150-315 | 45 | 400 | 32 | 380V | 304/316L | 200-150 |
| 200-150-400 | 75 | 400 | 50 | 380V | 304/316L | 200-150 |
| 250-200-250 | 55 | 800 | 50 | 380V | 304/316L | 250-200 |
| 250-200-315 | 110 | 800 | 80 | 380V | 304/316L | 250-200 |
| 250-200-400 | 160 | 800 | 50 | 380V | 304/316L | 250-200 |
| 300-250-315 | 160 | 1400 | 32 | 380V | 304/316L | 300-250 |
| 300-250-400 | 200 | 1400 | 50 | 380V | 304/316L | 300-250 |

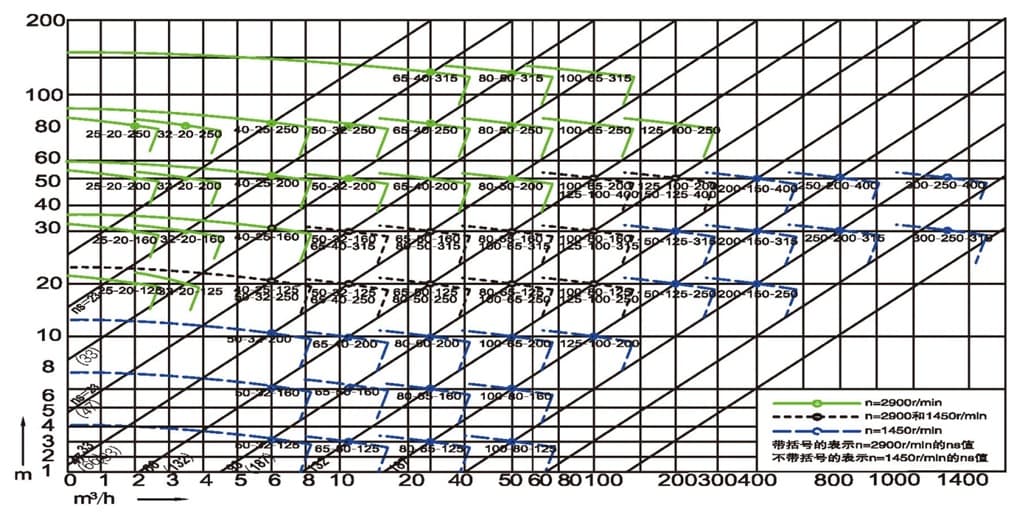

Faixa de desempenho
Pressão de projeto: 1,6 MPa, Fluxo: 0,75 ~ 1550 m³/h, Elevação: 3 ~ 125 m, Potência: 1,1 ~ 400 kW
Temperatura aplicável: -20~200℃; Dispositivo de resfriamento de vedação dupla face, a temperatura do meio que pode ser transportado é de 300℃.
