As bombas centrífugas de sucção dupla de estágio único do tipo S e SH apresentam alta eficiência, empuxo axial balanceado e construção robusta para aplicações industriais e municipais de grande fluxo.
Item nº :
S & SHPedido (MOQ) :
1Cor :
CustomziedPacote :
CustomziedMaterial :
Cast iron/Stainless steelTemperatura de trabalho :
<80°CBomba centrífuga de sucção dupla de estágio único
A bomba centrífuga de estágio único e dupla sucção do tipo S&SH é uma bomba centrífuga de estágio único, dupla sucção e carcaça bipartida, projetada para transportar água limpa e líquidos com propriedades físicas e químicas semelhantes às da água. Sua altura manométrica varia de 9 a 140 metros, com uma capacidade de vazão entre 126 e 12.500 metros cúbicos por hora. A temperatura máxima do líquido não deve exceder 80 °C.
Descrição Estrutural
As portas de sucção e descarga das bombas S e SH estão localizadas abaixo do eixo da bomba, dispostas horizontalmente e perpendicularmente ao eixo. A tampa da bomba é fixada ao corpo da bomba por parafusos de dupla face e parafusos de fixação cônicos, permitindo fácil inspeção dos componentes internos. A manutenção pode ser realizada sem a remoção das tubulações ou do motor. Vistas da extremidade de acionamento, as bombas SH giram no sentido anti-horário, enquanto as bombas S giram no sentido horário.
Características do produto
Aplicação do produto
A bomba centrífuga de sucção dupla de estágio único é adequada para fábricas, minas, abastecimento de água urbano, usinas de energia, projetos de conservação de água em larga escala, irrigação de terras agrícolas, drenagem e controle de alagamentos, etc. A bomba de grande porte 48SH—22 também pode ser usada como bomba de circulação de usina termelétrica.

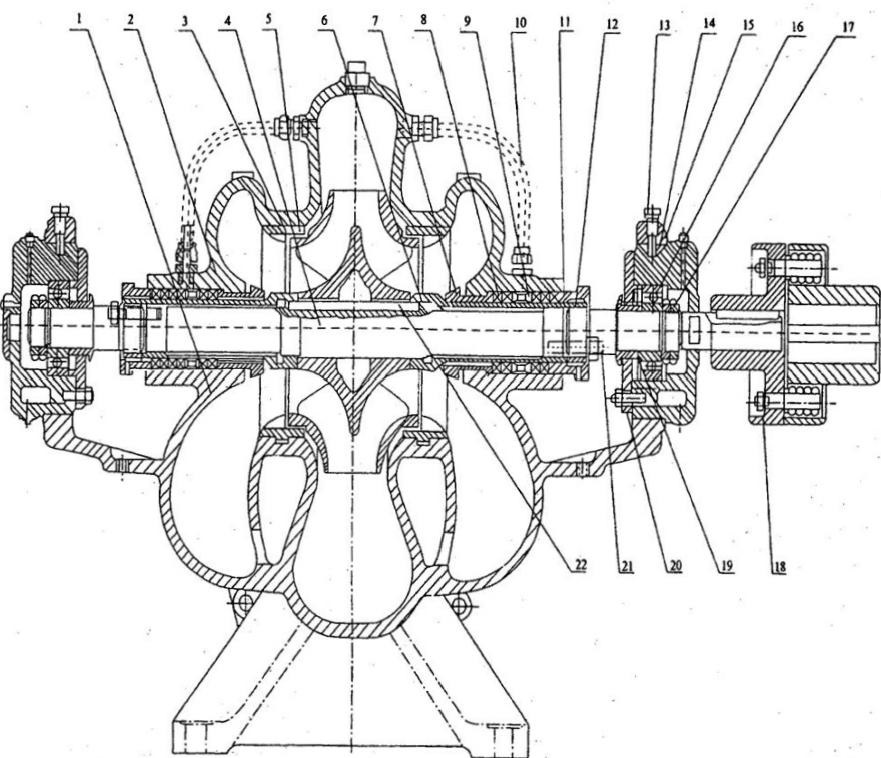

Diagrama Estrutural
| 1 | Corpo da bomba |
| 2 | Tampa da bomba |
| 3 | Impulsor |
| 4 | Haste |
| 5 | Anel de vedação de sucção dupla |
| 6 | Manga do eixo |
| 7 | Saco de embalagem |
| 8 | Embalagem |
| 9 | Anel de lanterna |
| 10 | Tubo de vedação de água |
| 11 | Glândula (para embalagem) |
| 12 | Porca da luva do eixo |
| 13 | Parafuso de fixação |
| 14 | Caixa de mancal |
| 15 | Bucim de alojamento de rolamento |
| 16 | Rolamento radial de esferas de uma carreira |
| 17 | Porca redonda |
| 18 | Componentes de acoplamento |
| 19 | Batente da luva do mancal |
| 20 | Tampa da extremidade do rolamento |
| 21 | Chave |
| 22 | Parafuso prisioneiro |
