A bomba magnética de flúor antivazamento para processos químicos da série TCAF utiliza um acoplamento magnético para vedação, garantindo vazamento zero. É a escolha ideal para processos químicos, pois garante segurança e transferência estável de fluidos.
Item nº :
TCAFPedido (MOQ) :
1Cor :
CustomizedPacote :
CustomizedMaterial :
SteelTemperatura de trabalho :
-30 to 180 ℃Pressão de trabalho :
2.5 MPaBomba magnética de flúor anti-vazamento para processos químicos
A bomba magnética de flúor antivazamento para processos químicos da série TCAF foi projetada e desenvolvida em conformidade com a norma API 685-2000. Todas as peças de passagem de fluxo são feitas de fluoroplástico, que pode transportar meios corrosivos, como ácidos, álcalis e oxidantes, em qualquer concentração (força). A luva de isolamento é feita de materiais especiais, que possuem propriedades mecânicas de alta resistência e eliminam o fenômeno de correntes parasitas magnéticas na bomba magnética.
Vantagens do produto
1. Possui um acionamento magnético inovador com forte concentração de fluxo e acoplamento de circuito confiável.
2. O corpo da bomba e as peças molhadas são integralmente prensados com aço carbono e revestimento fluoroplástico para maior resistência à corrosão.
3. Eixo Cr13 com revestimento fluoroplástico evita fraturas comuns em designs tradicionais.
4. Rolamentos de carboneto de silício com ranhuras de lubrificação garantem durabilidade e longa vida útil.
Aplicação do produto
É amplamente utilizado no transporte de processos de produção de produtos químicos, petroquímicos, farmacêuticos, de impressão e tingimento, entre outros, e de líquidos limpos com densidade específica não superior a 1,84. É especialmente adequado para o transporte de líquidos inflamáveis, explosivos, tóxicos, nocivos, corrosivos e preciosos. Pode transportar soluções ácidas inorgânicas e orgânicas, como ácido sulfúrico, ácido nítrico, ácido clorídrico e ácido fosfórico, em diversas temperaturas e concentrações.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ① Corpo da bomba | Linha ZG F50/PFA | ⑨ Suporte | Linha magnética permanente/45# F50 | ⑰ Acoplamento da bomba | 45# |
| 2 Impulsor | 45# linhaF50 | ⑩ Ímã externo | Magnético permanente/ZG | ⑱ Diafragma | 304 |
| ③ Eixo da bomba | SIC/SSIC | ⑪ Estrutura de conexão | ZG | ⑲ Acoplamento elétrico | 45# |
| ④ Manga do eixo | Linha SIC/SSIC/45 F50 | ⑫ Bucim dianteiro do rolamento | ZG/A3 | ⑳ Escudo | Tipo aberto sem faíscas |
| ⑤ Cotovelo de empuxo | SIC/SSIC | ⑬ Rolamento dianteiro | Gcr15 | ㉑ Motor | Por solicitação do cliente |
| ⑥ Tampa da bomba | ZG/F50/PFA | ⑭ Caixa de rolamento | ZG | ㉒ Chão | ZG/A3 |
| ⑦ Junta | F4/FKM | ⑮ Rolamento traseiro | Gcr15 | ||
| ⑧ Ímã interno | Magnético permanente/aço 45#/F50 | ⑯ Bucha traseira do rolamento | ZG/A3 |

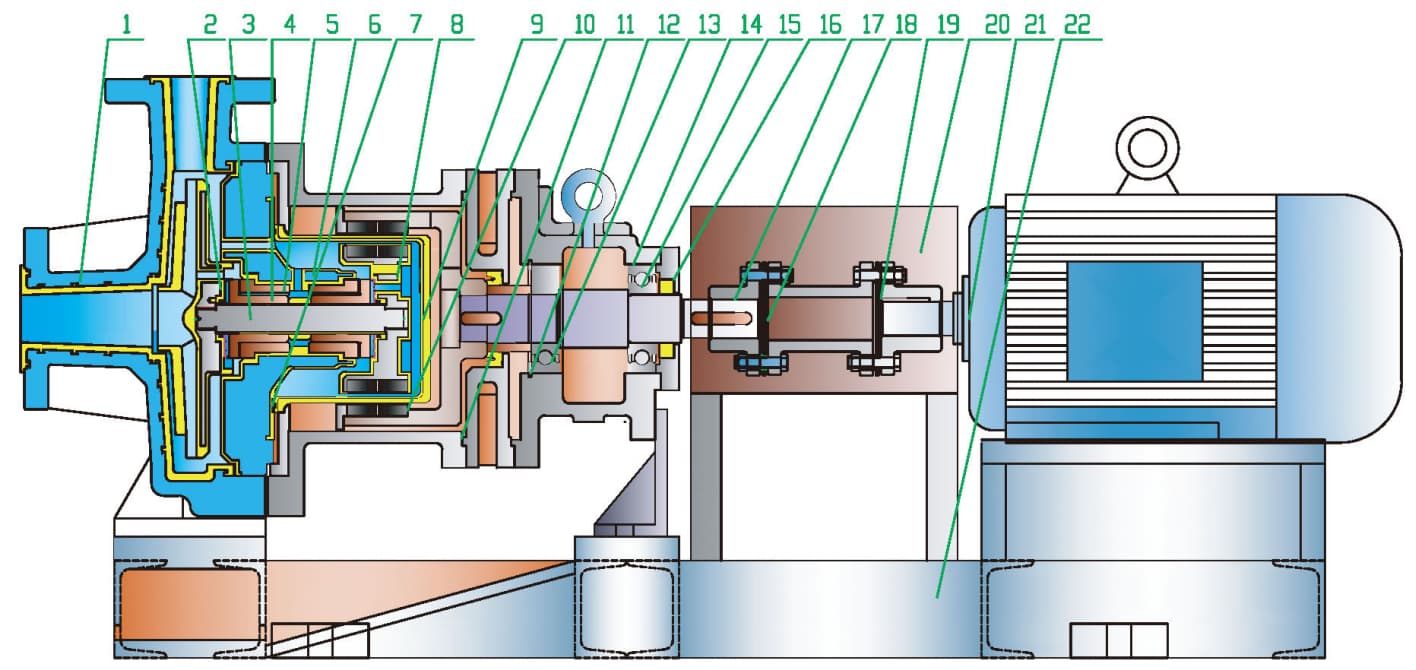

Diagrama Estrutural

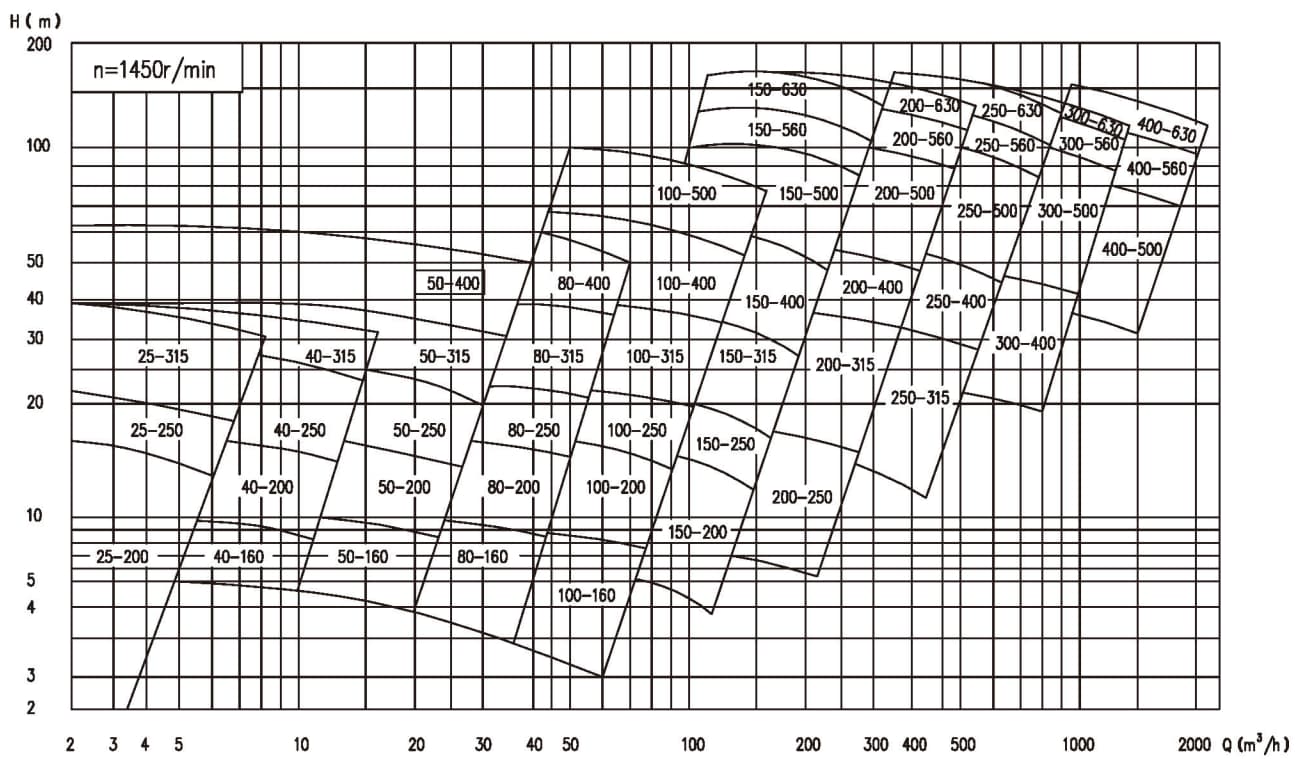

Faixa de desempenho
Faixa de desempenho:
calibre: 25 a 400 mm
pressão de projeto: 2,5~5,0mpa,
fluxo: 5,5~2750m³/h
aceso: 16~250m
poder: 2,2~500kW
Temperatura aplicável:-80~120℃(TZA);-80~450℃(TZE).
