A bomba centrífuga de grafite para processos químicos foi projetada para o manuseio seguro de produtos químicos corrosivos e abrasivos. Com componentes de grafite, oferece excelente resistência química, operação confiável e baixa manutenção, tornando-a ideal para a transferência de ácidos, álcalis e líquidos agressivos em aplicações de processamento químico.
Item nº :
THNSBomba centrífuga de processo químico de grafite
A bomba centrífuga de processo químico de grafite THNS é um novo tipo de bomba centrífuga de processo químico resistente a ácidos, altas temperaturas, corrosão e desgaste, desenvolvida e projetada de forma independente por nossa empresa. É feita de grafite. Possui excelente resistência à temperatura, corrosão, desgaste e impacto, adaptando-se a diversas condições de trabalho.
Vantagens do produto
1. A bomba é uma bomba centrífuga de processo químico do tipo splint, projetada e fabricada por nossa empresa com referência à norma JB/T8688-2013 e ao processo de bomba não metálica. Possui as vantagens de alta resistência à temperatura, resistência à corrosão, resistência ao desgaste, alta resistência mecânica, alta eficiência e economia de energia;
2. As peças de transbordamento, como corpo da bomba, impulsor, tampa traseira, caixa de vedação do eixo, luva do eixo, luva protetora do eixo, anel do acelerador e tampa do impulsor são feitas principalmente de grafite impregnado para seleção em diferentes condições de trabalho.
3. O corpo da bomba é feito de material de grafite como um todo, com design de encaixe e suporte de metal, o que supera as deficiências de propriedades mecânicas instáveis causadas pela deformação por compressão e deformação por contração a frio do corpo da bomba,
4. Selo mecânico de dupla face tipo cartucho, resistente a altas temperaturas, corrosão e desgaste, equipado com arranjo de vedação padrão Api682 e esquema de descarga;
Aplicação do produto
É especialmente adequado para o transporte de vários líquidos ácidos, polpa corrosiva, esgoto e outros meios em hidrometalurgia, como chumbo, zinco, ouro, prata, cobre, manganês, cobalto e terras raras.
Lista de peças
| Papel | Material | Papel | Material | Papel | Material |
| ①Corpo da bomba | Grafite | ⑧Anel dinâmico | SIC | ⑮Glândula de apoio traseiro | HT200 |
| ②Impulso | Grafite | ⑨Suporte | HT200 | ⑯Acoplamento da bomba | 45# |
| ③Junta | PTFE | ⑩Mancal de saída de mão | HT200 | ⑰Diafragma | 304 |
| ④Tampa da bomba | Grafite | ⑪Rolamento dianteiro | Rolamento | ⑱Acoplamento elétrico | 45# |
| ⑤Anel estático | Sic | ⑫Caixa de rolamento | HT200 | ⑲Escudo | 304 |
| ⑥Manga do eixo | 304/316/3161 | ⑬Eixo da bomba | 304/316/316L | ⑳Motor | Conforme solicitação do cliente |
| ⑦Assento da máquina | 304/316/3161 | ⑭Rolamento traseiro | Rolamento | ㉑Placa de base | HT200 |

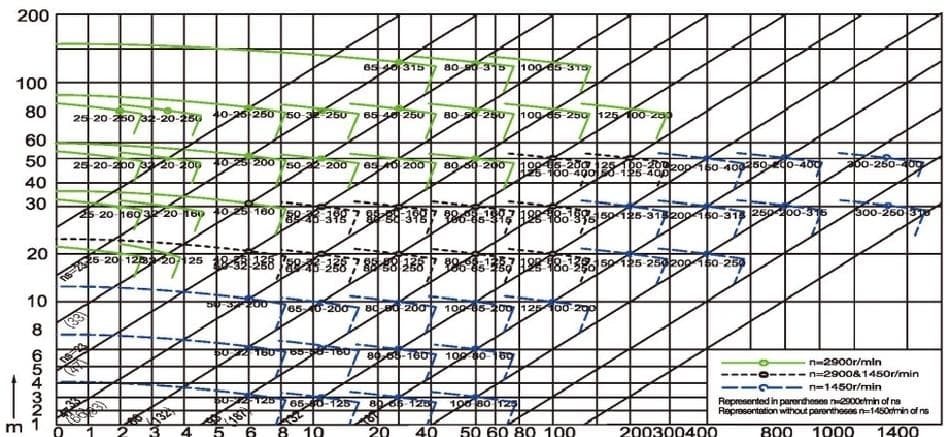

Curva de Desempenho
Faixa de desempenho:
Pressão de projeto: 1,6Mpa;
Diâmetro: ~300mm;
Fluxo: 5~1600m³/h;
Elevador: 5~80m;
Potência: 0,75~250KW
Temperatura aplicável: ≤180℃
