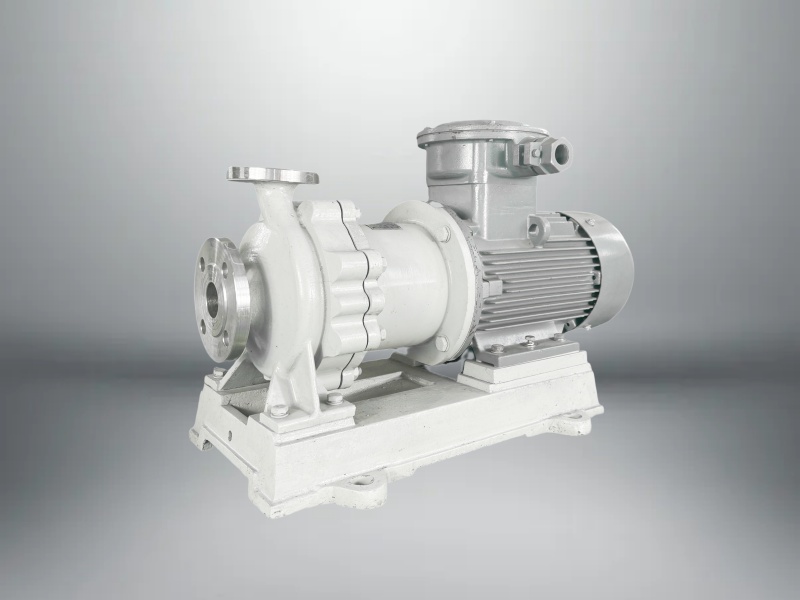

A bomba magnética TC sem vazamentos pertence à nova geração de bombas centrífugas. É composta por uma bomba, um atuador magnético e um motor. O torque é transferido por força magnética, evitando vazamentos. Este tipo de bomba é resistente à corrosão e aplicável a diversos setores, como o químico e o farmacêutico.
Item nº :
TCPedido (MOQ) :
1Cor :
CustomziedPacote :
CustomziedMaterial :
SteelTemperatura de trabalho :
-60 to 300 ℃Pressão de trabalho :
1.6 to 6.3 MPaBomba química de acionamento magnético resistente à corrosão e sem vazamento
A bomba química de acionamento magnético resistente à corrosão e sem vazamento é um novo tipo de bomba que usa o princípio da mecânica magneto moderna, de acordo com as condições técnicas GB/T25140-2010 para bomba de potência rotativa sem eixo (classe II), que é equivalente à especificação técnica ISO 15783-2002 para bomba de potência rotativa sem eixo (classe II) e com referência à bomba centrífuga sem vedação API 685-2000 para indústrias de petróleo, produtos químicos pesados e gás natural, e usa o acionamento magnético de ímã permanente para realizar a transmissão de torque sem contato, porque o meio é fechado na luva de isolamento estático, o objetivo de bombear o meio sem vazamento é alcançado, e o problema de vazamento da vedação do eixo da bomba de acionamento mecânico é completamente resolvido.
Vantagens do produto
1. O ímã adota ímã de ferrite, samário cobalto de banda Nd-Fe, que tem bom magnetismo, resistência a altas temperaturas e sem desmagnetização;
2. A luva do eixo e o rolamento deslizante são feitos de carboneto de silício de alta resistência ao desgaste, grafite, tetrafluoro e outros materiais, e equipados com ranhuras de lubrificação para garantir efetivamente a vida útil da bomba.
Aplicação do produto
A bomba química de acionamento magnético resistente à corrosão e sem vazamentos é amplamente utilizada para transportar líquidos corrosivos nos processos de produção de petróleo, indústria química, fabricação de álcalis, fundição, terras raras, pesticidas, corantes, medicamentos, fabricação de papel, galvanoplastia, eletrólise e assim por diante.
Lista de materiais
| Papel | Material | Papel | Material | Papel | Material |
| ①corpo da bomba | 304/316/316L | ⑥colar de impulso | liga dura | ⑪porca traseira | 304/316/316L |
| ②porca do impulsor | 304/316/316L | ⑦tampa da bomba | 304/316/316L | ⑫ímã externo | ímã permanente /HT200 |
| ③impulsor | 304/316/316L | ⑧junta | PTFE | ⑬conectando | HT200 |
| ④eixo principal | 304/316/316L | ⑨manga de distância | 304/316/316L | ⑭motor | Conforme solicitado pelos clientes |
| ⑤manga do eixo | GRAFITE/SIC | ⑩ímã interno | ímã permanente /304/316/316L | ⑮placa de base | HT200 |

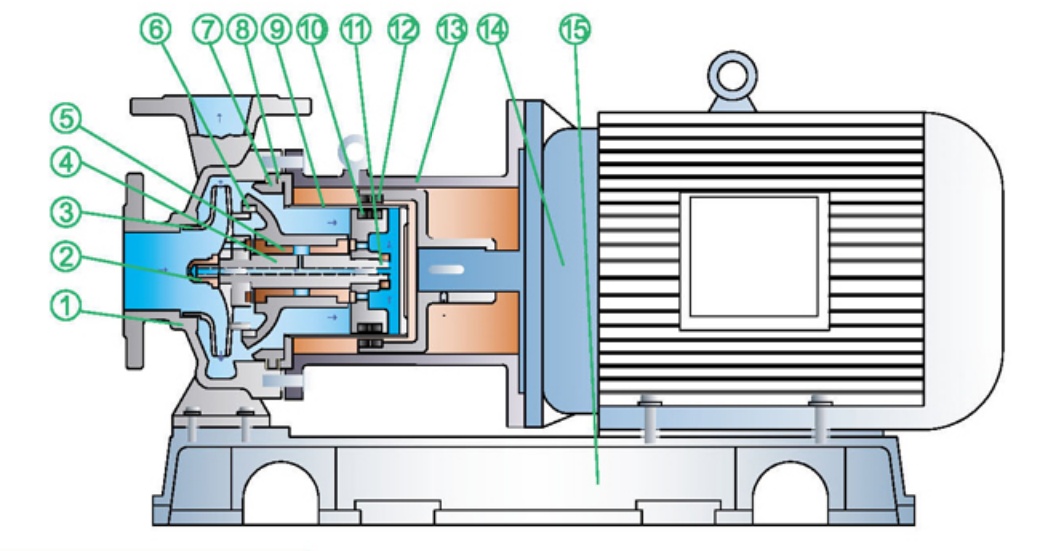

Diagrama Estrutural
Dados de desempenho
| Tipo | Potência nominal | Fluxo nominal | Cabeça classificada | Tensão | Material do corpo da bomba | Sucção |
| 25-20-125 | 2.2 | 2,5 | 20 | 380V | 304/316/316L | 25*20 |
| 25-20-160 | 3 | 2,5 | 32 | 380V | 304/316/316L | 25*20 |
| 25-20-200 | 5.5 | 2,5 | 50 | 380V | 304/316/316L | 25*20 |
| 25-20-250 | 11 | 2,5 | 80 | 380V | 304/316/316L | 25*20 |
| 32-20-125 | 2.2 | 3.2 | 20 | 380V | 304/316/316L | 32*20 |
| 32-20-160 | 3 | 3.2 | 32 | 380V | 304/316/316L | 32*20 |
| 32-20-200 | 5.5 | 3.2 | 50 | 380V | 304/316/316L | 32*20 |
| 32-20-250 | 11 | 3.2 | 80 | 380V | 304/316/316L | 32*20 |
| 40-25-125 | 2.2 | 6.3 | 20 | 380V | 304/316/316L | 40*25 |
| 40-25-160 | 3 | 6.3 | 32 | 380V | 304/316/316L | 40*25 |
| 40-25-200 | 5.5 | 6.3 | 50 | 380V | 304/316/316L | 40*25 |
| 40-25-250 | 11 | 6.3 | 80 | 380V | 304/316/316L | 40*25 |
| 50-32-125 | 3 | 12,5 | 20 | 380V | 304/316/316L | 50*32 |
| 50-32-160 | 4 | 12,5 | 32 | 380V | 304/316/316L | 50*32 |
| 50-32-200 | 7,5 | 12,5 | 50 | 380V | 304/316/316L | 50*32 |
| 50-32-250 | 15 | 12,5 | 80 | 380V | 304/316/316L | 50*32 |
| 65-50-125 | 4 | 25 | 20 | 380V | 304/316/316L | 65*50 |
| 65-50-160 | 7,5 | 25 | 32 | 380V | 304/316/316L | 65*50 |
| 65-40-200 | 15 | 25 | 50 | 380V | 304/316/316L | 65*40 |
| 65-40-250 | 18,5 | 25 | 80 | 380V | 304/316/316L | 65*40 |
| 80-65-125 | 7,5 | 50 | 20 | 380V | 304/316/316L | 80*65 |
| 80-65-160 | 15 | 50 | 32 | 380V | 304/316/316L | 80*65 |
| 80-50-200 | 18,5 | 50 | 50 | 380V | 304/316/316L | 80*50 |
| 100-80-125 | 15 | 100 | 20 | 380V | 304/316/316L | 100*80 |
| 100-80-160 | 18,5 | 100 | 32 | 380V | 304/316/316L | 100*80 |

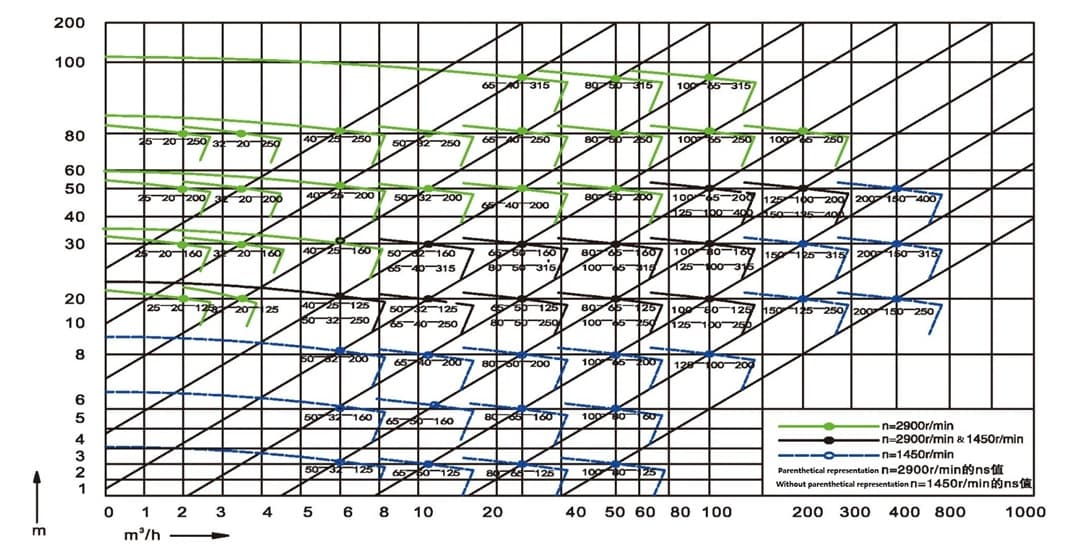

Faixa de desempenho
Pressão de projeto: 1,6 ~ 6,3 MPa, Fluxo: 0,75 ~ 460 m³/h, Elevação: 5 ~ 125 m, Potência: 0,55 ~ 110 kW
Temperatura aplicável: -60 ~ 300℃, novos materiais são adotados e a resistência à temperatura pode chegar a 450℃.

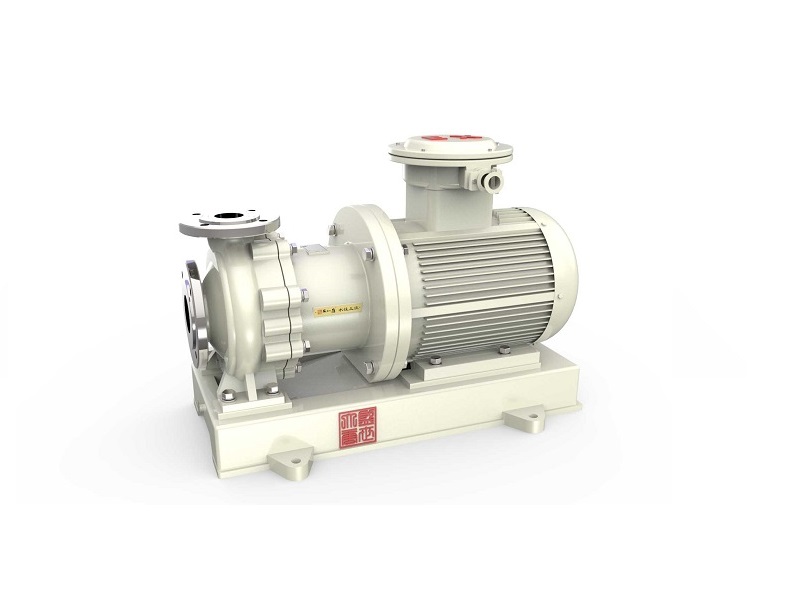

A bomba magnética anti-vazamento de aço inoxidável TCH é caracterizada por um design de vedação completa, que elimina efetivamente a possibilidade de vazamentos. Construída em aço inoxidável, apresenta excelente resistência à corrosão. Os ímãs de alta qualidade incorporados à bomba garantem um acionamento magnético confiável, tornando-a adequada para aplicações em uma ampla gama de indústrias.
