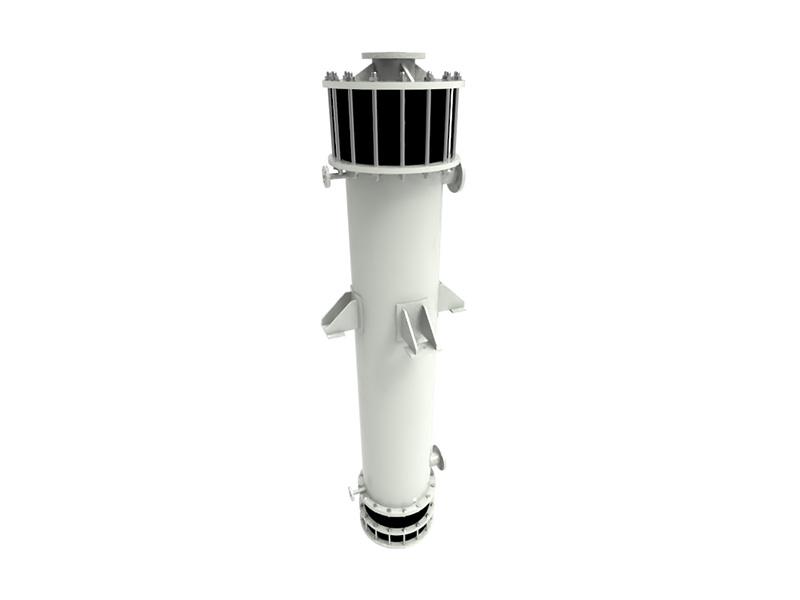

Trocador de calor de grafite de casco e tubos com cabeçote flutuante
Um dispositivo de transferência de calor muito confiável e eficiente é o trocador de calor de grafite com cabeçote flutuante GH. Ele é composto por tubos, um cabeçote flutuante, um casco e outras peças.
Item nº :
GHPedido (MOQ) :
1Pagamento :
T/T L/C PayPal Alipay westernunionOrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shanghai shenzhen guangzhouTempo de espera :
please contact 504893184@qq.com or CP +8613696510409Pacote :
CustomizedMaterial :
GraphiteTemperatura de trabalho :
-20 to 140 ℃Pressão de trabalho :
Tube range≤0.2Mpa,Shell range≤0.3Mpa.Trocador de calor de grafite de casco e tubos com cabeçote flutuante
A fabricação de equipamentos em larga escala é possível graças ao formato simples, compacto e resistente a fluidos do equipamento. No entanto, em comparação com o tipo de bloco perfurado, ele é menos resistente à temperatura e à pressão. Funciona bem em ambientes com baixa vibração e sem impactos, sendo mais indicado para uso como dispositivo de resfriamento (condensador). Existem dois tipos deste equipamento: Tipo I e Tipo II. O Tipo II é equipado com um separador gás-líquido, enquanto o Tipo I não o possui. O Tipo II é mais indicado para uso como condensador.
Vantagens do produto
É adequado para aplicações em larga escala, possui um design compacto, resistência química excepcional, alta eficiência de transferência de calor, facilidade de manutenção e capacidade de suportar variações de pressão e temperatura.

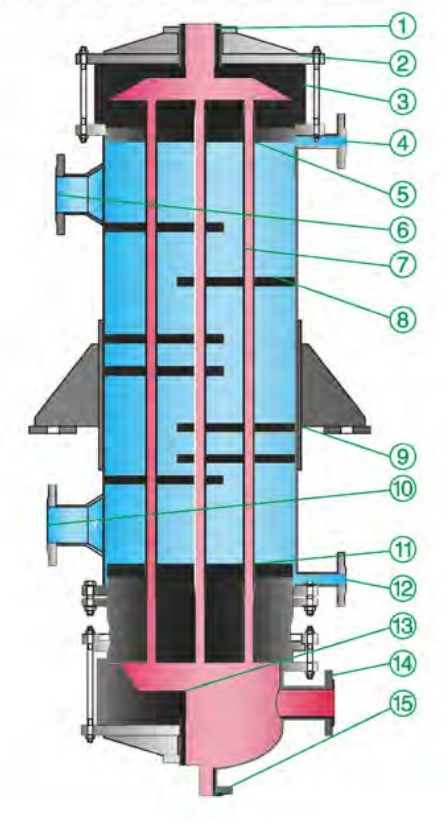

Diagrama estrutural
| Detalhes das peças | |
| 1 | Importação de materiais |
| 2 | Placa de cobertura superior |
| 3 | Cabeçote de grafite |
| 4 | porto de defesa aérea |
| 5 | placa de cobertura superior da cabeça flutuante em grafite |
| 6 | Tomada |
| 7 | Tubo de troca de calor de grafite |
| 8 | Defletor de grafite |
| 9 | Suporte de equipamentos |
| 10 | Admissão |
| 11 | placa de cobertura inferior da cabeça flutuante em grafite |
| 12 | Porta de drenagem |
| 13 | Cabeçote inferior em grafite |
| 14 | Saída de escape |
| 15 | Exportação de materiais |
Um dispositivo de transferência de calor muito confiável e eficiente é o trocador de calor de grafite com cabeçote flutuante GH. Ele é composto por tubos, um cabeçote flutuante, um casco e outras peças.
Aproveitando as propriedades inerentes do grafite, o padrão de orifícios retangulares deste trocador de calor proporciona condutividade térmica excepcional e inércia química. O design promove um fluxo de fluido eficiente, resultando em uma solução durável, eficiente e confiável para troca de calor industrial.
