Novo Absorvedor de Película Descendente de Grafite com Orifícios em Bloco Redondo
A nova máquina de absorção de filme circular utiliza orifícios de grafite. Ela emprega um bloco de grafite com estrutura perfurada para absorver gases de forma eficaz, melhorando a transmissão de calor e massa.
Item nº :
KXGPedido (MOQ) :
1Pagamento :
Alipay PayPal westernunion T/T L/COrigem do produto :
ChinaCor :
CustomizedPorto de embarque :
shenzhen shanghai guangzhouTempo de espera :
please contact 504893184@qq.com or CP +8613696510409Pacote :
CustomizedMaterial :
GraphiteTemperatura de trabalho :
≤170℃Pressão de trabalho :
Vertical≤0.1Mpa,Horizontal≤0.4MpaNovo Absorvedor de Película Descendente de Grafite com Orifícios em Bloco Redondo

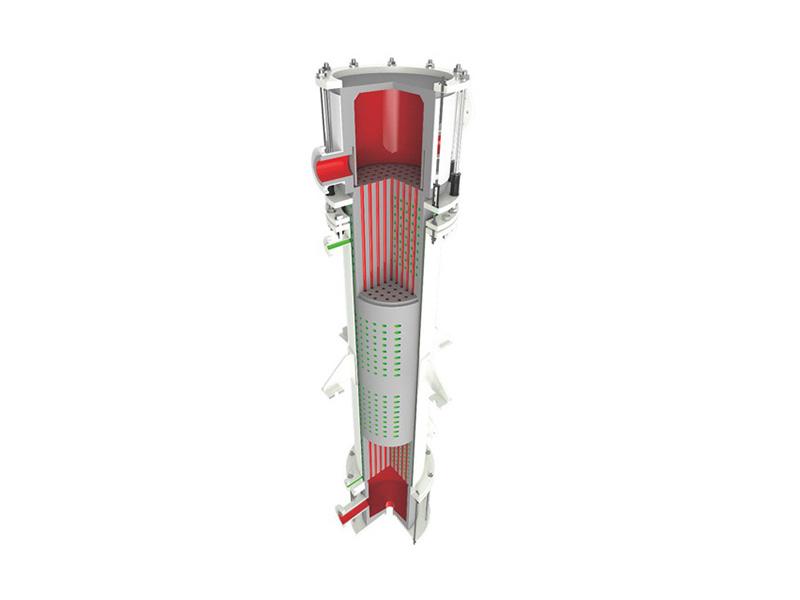

A figura apresenta um absorvedor de película descendente de grafite YKX modificado. A estrutura do elemento de troca de calor por absorção não possui um orifício central passante. Trata-se de um dispositivo de absorção de gases com desempenho excepcional, que se destaca pelo tamanho reduzido e pela alta taxa de utilização de material.
Vantagens do produto
O novo absorvedor de película descendente de grafite com orifícios em bloco circular oferece excelente resistência à corrosão, alta condutividade térmica, capacidade de absorção de gás eficiente, maior durabilidade e melhor desempenho de transmissão térmica.

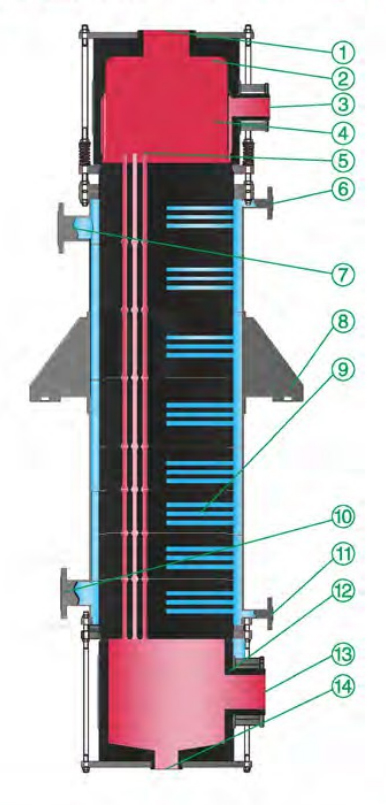

Diagrama estrutural
| Detalhes das peças | |
| 1 | Entrada de ar |
| 2 | Câmara de mistura gás-líquido de grafite |
| 3 | Entrada de líquido |
| 4 | Anel de grafite para estabilização de pressão |
| 5 | Cabeçote de distribuição de grafite |
| 6 | Vent |
| 7 | Saída de água de refrigeração |
| 8 | Suporte de equipamentos |
| 9 | Bloco de troca de calor de grafite |
| 10 | Entrada de água de refrigeração |
| 11 | Porta de drenagem |
| 12 | Câmara de separação gás-líquido |
| 13 | Saída de gases de escape |
| 14 | Saída ácida |

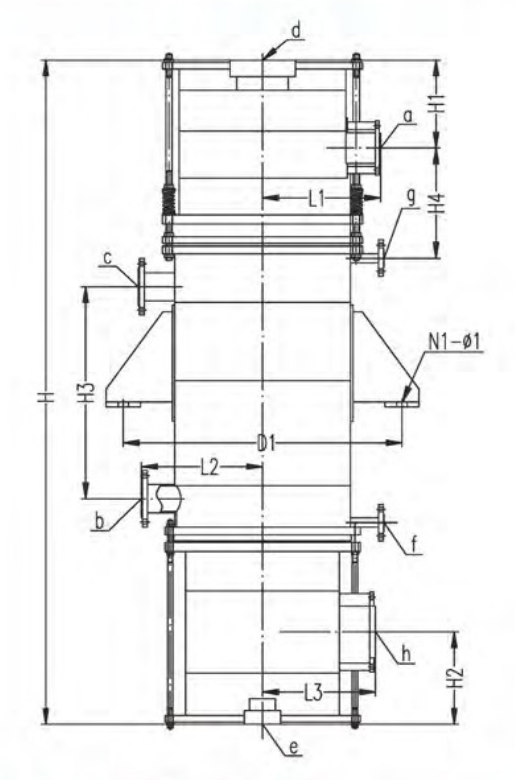

Tabela de parâmetros do bico
| Modelo | a. e Tubo | b. c Tubo DN |
f. g Tubo DN |
d Tubo | h Tubo | |||
| D1 | D2 | D3 | D4 | D5 | D6 | |||
| KXG40 | 65 | 160 | 50 | 20 | 150 | 295 | 75 | 180 |
| KXG50 | 75 | 180 | 65 | 20 | 200 | 350 | 100 | 210 |
| KXG60 | 100 | 210 | 80 | 20 | 250 | 400 | 125 | 240 |
| KXG70 | 100 | 210 | 100 | 25 | 250 | 400 | 200 | 350 |
| KXG80 | 125 | 240 | 100 | 25 | 300 | 460 | 250 | 400 |
| KXG90 | 125 | 240 | 150 | 25 | 300 | 460 | 250 | 400 |
A nova máquina de absorção de filme circular utiliza orifícios de grafite. Ela emprega um bloco de grafite com estrutura perfurada para absorver gases de forma eficaz, melhorando a transmissão de calor e massa.
